赤外線カメラPYROVIEWシリーズ

製品名称/型番

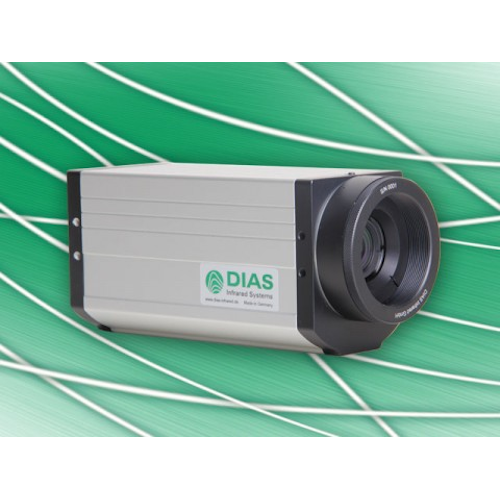

DIAS Infrared社製PYROVIEW compact+／protection
メーカー名
DIAS Infrared社
類別/応用
赤外線カメラ・レンズ/遠赤外(LWIR)
説明
PYROVIEW シリーズのサーモカメラは測定対象温度に最適な波長を使用した複数のモデルがあります。また、全モデルにコンパクトなIP54対応アルミ製ハウジングの ”compact+” とステンレス製で水冷・エアパージ機能付き、IP65対応の ”protection” の2種類のハウジングを用意しています。

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

製品についてのお問い合わせ

PYROVIEWシリーズのカメラは、工業分野・研究開発分野の応用における、固定設置での連続使用を前提に設計されています。
コンパクトなデザインでありながら、高い温度分解能と空間分解能、高い耐久性を併せ持ちます

全てのモデルにコンパクトなIP54対応アルミ製ハウジングの ”compact+” とステンレス製で水冷・エアパージ機能付き、IP65対応の ”protection” の2種類のハウジングを用意しています。

DIASの赤外線カメラは、幅広い範囲の波長に対応していますので、生産ラインの自動化、研究開発、品質管理、火災検知、金属・ガラスの温度測定、その他の非接触温度測定などに利用可能です。



PYROVIEWシリーズの特徴
  • アプリケーションに合わせて温度範囲・波長範囲を選択可能
  • 軽量なアルミニウム製コンパクトハウジング（IP54）と対環境性能に優れたIP65のプロテクションハウジングを用意
  • アラームおよびしきい値のモニタリングと、ガルバニック絶縁入力（トリガ）によるトリガによる操作よアラーム出力
  • 高ダイナミックレンジ16 bit A/Dコンバータ
  • 電動またはマニュアルフォーカスレンズ
  • ギガビットイーサネットインタフェイスによる高速読み出し



300℃～3000℃の非接触温度測定アプリケーション向けPYROVIEW  Nシリーズ

・高ダイナミックレンジ・シリコンセンサ
・測定温度域：300℃～1200℃、600℃～1500℃、 1400℃～3000℃
・放射率の不正確さに起因する温度測定誤差を最小限にする近赤外領域（NIR）での測定
・金属、ガラス、セラミック、グラファイト、セメント工業向け

モデル 画素数 波長域 測定温度範囲 測定周波数
PTOROVIEW 512N
512 x 384
 0.8µm～1.1µm 600℃ ～ 1500℃,
オプションで1400℃ ～ 3000℃
60fps

PYROVIEW 768N
768 x 576
 0.8µm～1.1µm 600℃ ～ 1500℃,
オプションで1400℃ ～ 3000℃
50fps

PYROVIEW 320N
320 x 256
 1.4µm～1.6µm 300℃ ～ 1200℃,
100fps
-20℃～1250℃の非接触温度測定アプリケーション向けPYROVIEWシリーズ
・非冷却マイクロボロメータセンサ：640 x 480、 384 x 288、 320 x 240 、 160 x 120画素
・電動フォーカス赤外線レンズ：384 x 288、 640 x 480画素モデル
・マニュアルフォーカス赤外線レンズ：160 x 120、 320 x 240画素モデル
・各種アプリケーションに対応した波長レンジ；
　Lシリーズ： 8 µm ～ 14 µm：非金属、早期の火災検出
　Mシリーズ： 3 µm ～ 5 µm ：金属、セラミックの温度測定
　Gシリーズ： 4.8 µm ～ 5.2 µm ：ガラスの表面温度
　Fシリーズ： 3.9 µm ：炎に覆われた物体の温度測定



モデル 画素数 波長域 測定温度範囲 測定周波数
pyroview160n
160 x 120
 8 µm ～ 14 µm -20℃ ～ 120℃,
0℃ ～ 500℃
70fps
pyroview320L
320 x 240
 8 µm ～ 14 µm -20℃ ～ 120℃,
0℃ ～ 500℃
70fps
pyroview380L
384 x 288
 8 µm ～ 14 µm

-20℃ ～ 120℃,
0℃ ～ 500℃
50fps
PYROVIEW 640L
640 x 480
 8 µm ～ 14 µm -20℃ ～ 120℃,
0℃ ～ 500℃

50fps
PYROVIEW 640M
640 x 480
 3 µm ～ 5 µm 100℃ ～ 300℃,
200℃ ～ 500℃
50fps
PYROVIEW 640F　（炎越しアプリケーション向け）
640 x 480
 約 3.9 µm 600℃ ～ 1250℃
50fps
PYROVIEW 640G　（ガラスアプリケーション向け）
640 x 480
 4.8 µm ～ 5.2 µm 200℃ ～ 500℃,
400℃ ～ 1250℃
50fps





DIAS社製赤外線カメラ用ソフトウェアPYROSOFT Compact & Professional

DIAS社の赤外線カメラには簡単に使える無料のPYROSOFT Compactが付属しています。
また、有償にて高機能なPYROSOFT　Professional、ソフトウェアインテグレーションパッケージのPYROSOFT DAQ、IOサブシステムを使用する際に便利なPYROSOFT　Professional IOなど、便利なソフトウェアが用意されております。

PYROSOFTカタログダウンロード

DIAS PYROVIEW赤外線カメラは全モデルがドイツで製造されています。ユーザーのシステムに合わせたカスタマイズも可能です。
