DIAS Infrared社製火災検知システムFDS

製品名称/型番

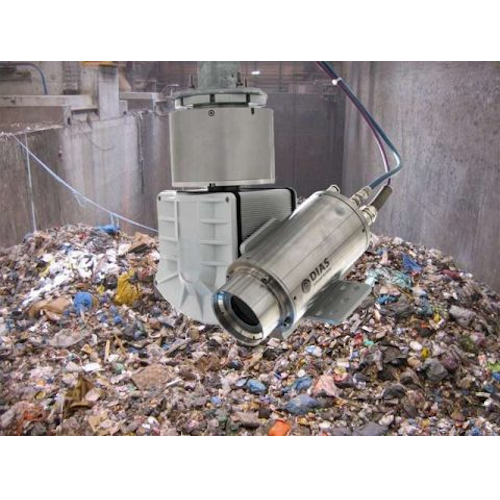

DIAS Infrared社製FDS (Fire Detect System)
メーカー名
DIAS Infrared社
類別/応用
その他/火災検知システム
説明
DIAS FDSは赤外線カメラを使った火災検知システムです。

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

製品についてのお問い合わせ

PYROVIEW FDS:早期火災検知システム

PYROVIEW FDS – 完全に自動化された早期火災検知システム

PYROVIEW FDSは初期火災検出用の実証済みの完全自動DIAS赤外線システムです。

紙、廃棄物及び木炭などの可燃性物質保管された閉鎖バンカー内およびフリーエアダンプ内の、ホットスポットまたは極小規模の発火の監視と検出のための信頼できるシステムです。

このような施設での火災は人間と環境へのリスクが非常に高い大規模な火災となる可能性があり、より早期に火災を検出して消火活動・避難活動を行う必要があります。また、多くの保険会社は、赤外線カメラを使用して火災を監視することを推奨しています。

アプリケーション

多くの保険政策では、可燃性物質が貯蔵される施設での火災早期警報システムの使用を推奨しています。DIAS社の火災検知システムは下記のような、火災が起きた場合に大規模な火災に発展する危険性がある施設や環境の監視に使用されています。

  • 廃棄物バンカー
  • 製紙会社・古紙保管施設
  • リサイクル施設
  • 廃棄タイヤ保管所
  • 木材・チップ保管所
  • 森林
  • 模造建造物





初期火災検出用熱画像ソフトウェア: PYROSOFT FDS

再生紙工場のモニタリング例

DIAS PYROSOFT FDSソフトウェアを介して,自由に定義可能な関心領域(ROI)を設定することが可能です。
紙工場の初期火災:赤外線カメラPYROVIEWが、設定された温度閾値を超える領域を検出し、この領域は、熱画像ソフトウェアPYROSOFT FDSで赤色で表示されます。



機能性

DIAS FDSは,異なるアプリケーションシナリオに対応できる火災検出システムです。高感度の赤外線サーマルカメラPYROVIEWを使用して、24時間・365日稼働させることを前提に設計されています。
連続的な自動温度測定により小さな燻ぶっているいるポイントや、小さな火炎を検知します。

PYROSOFT FDSソフトウェアは火災検出システムのモニターに赤外線カメラのサーモグラフィ画像をモノクロスケールで表示し、低温領域を暗い色で、また高温の領域を明るく表示します。そして、あらかじめ定義された温度を超えた領域は、赤色で表示します。したがって、直ちに火災の発生源を特定することができます。
制御領域は自動的かつ継続的に監視され、
あらかじめ定義された温度を超えた領域が発生した場合には直ちに施設の管理部門に警報を発します。



FDS導入実績

Kölliken有害廃棄埋め立て場(スイス、ケルリケン)
Pirin国立公園(ブルガリア)
ウムウェルディエンスト・バーゲンランド(オーストリア・オーベルシュンドルフ)
Uddevalla Energi AB(Uddevalla,スウェーデン)



初期火災検出システムの構成
赤外線カメラ
PYROVIEW 380Lまたは640L
– 温度測定範囲: –20 °C 〜 300 °C (オプションにて変更可能:最高 500 °C)
–感度波長域: 8 µm 〜 14 µm
– 384 x 288ピクセル (380L) または 640 x 480ピクセル (640L)
– 画像周波数:50 Hz
標準ハウジング – 工業用プロテクションハウジング “Protection FDS” (IP65)
– ステンレススティール
– エアパージ付き保護窓
– 直径φ110 mm、前兆 280 mm
– エアパージ空気圧:2 bar max
オプションハウジング 防水ハウジング、耐熱ハードコーティングゲルマニウム窓
パンチルトヘッド – プログラムによる自動動作
– オペレーターのマニュアル操作による手動動作
– 可動範囲:水平359°、垂直180°
リファレンスラジエーター – カメラレンズの汚れによる機能の補正
– 小規模偏差の補正および激しくレンズが汚れた場合の誤作動通報
電源/無停電電源 – 独立2系統 (1xバッファー付き, 1x バッファーなし)
– 電源系統の切り替え
– オプション: 無停電電源(動作時間:4時間)
I/Oシステム(プログラマブル・バス・コントローラー) – パンチルトヘッドのコントロール、操作パネル、ヴィデオシステム、リファレンスダディエーター
– システムステータスのコントロール – PCへの伝送
– リレーによるアラーム:24 V またはPROFIBUS/PROFINET®
PC – 操作及びモニタリング
– タッチディスプレー
ソフトウェア:PYROSOFT FDS – 早期火災検出用のサーバー/クライアントソフトウェア
