工業用カメラ Imperx Cheetah C4080

製品名称/型番
Cheetah C4080
メーカー名
Imperx社
類別/応用
CCD・CMOSカメラ/工業用カメラ
説明
IMPERX社製Cheetahは高機能CMOSセンサーを搭載した高機能CameraLink/CoaXPressカメラです。グローバルシャッタとローリングシャッタ両方のシャッタをアプリケーションによって使い分けることができます。また、独自のワイドダイナミックレンジアルゴリズムにより100dB以上のダイナミックレンジに相当する映像を取得することが可能です。

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

製品についてのお問い合わせ

 C4080　12メガピクセルCMOSカメラ

C4080はOn Semiconductor社の 4000 x 3000画素、 センササイズ4/3”のCMOSセンサ KAC-12040 を搭載した12メガピクセルCMOSカメラです。特別に設計されたドライバーにより50fpsの高速フレームレートで動作し、Camera Link, PoCL, USB3 Vision (U3V)の各インターフェースのモデルを用意しています。
優れたワイドダイナミックレンジ技術とブルーミング抑制技術により、光をコントロールできない過酷な環境でも、きれいな画像を得ることができます。Imperx Cheetahシリーズは、マシンビジョンだけでなく、監視、偵察、航空宇宙、インテリジェント交通システム向けの初の高性能CMOS製品ラインです。 Cheetahシリーズのカメラは、非常に高速のフレームレート、低ノイズ、広いダイナミックレンジ、優れた近赤外線感度を備えています。 また、非常に柔軟なアーキテクチャを持っているので、1台のカメラで複数のジョブ（例えば、低解像度の撮影と高解像度のスチル撮影）を実行することができます。
C4080のユニークな特徴：

スマート・ワイド・ダイナミックレンジ各ピクセルの露出を個別に監視する高度な技術により、各ピクセルの光強度に応じて、4つの露光値から適切な1つの露光値を適用することにより、明暗が激しい状況でも「白とび」と「黒つぶれ」が無い鮮明な画像を取得できます。マルチフレームキャプチャ & スイッチングこの機能は、２つのそれぞれ独自した解像度、露出、ゲイン、ダイナミックレンジ、デシメーションを持つカメラフレームを構成することができます。例えば、フレームAを高解像度の詳細なキャプチャするようにを設定し、フレームBを低解像度のコンテキスト情報のフレームとして設定することができます。

特徴

  • グローバルシャッター、ローリングシャッターユーザー切換可
  • 4.7μmの大きいピクセルサイズ
  • 高感度近赤外
  • 超低ノイズ
  • ブーミング抑制
  • 高フレームレート
  • 拡張ダイナミックレンジ（XDR）
  • デュアルビデオ機能（フレームA/B）
    • それぞれのフレーム対してパラメータ設定可能：解像度、ゲイン、オフセット、ピクセル均一化、ピクセル間引き、ROI（AOI）、XDR
    • シームレスフレームA/Bスイッチング
    • マニュアル、オート、トリガーフレームスイッチング
  • カラーまたはモノクロピクセル均一化
  • オートホワイトバランス
  • ピクセル間引き
  • イメージエンハンス機能搭載
    • しき値
    • コントラストエンハンス
    • ニーポイントコレクション
    • 水平/垂直フリップ
    • ネガイメージ
  • 12bit look-up table
  • 選択可トリガーモード（3方式）
  • 欠陥ピクセル補正、ホットピクセル補正、フラット・フィル・コレクション（均一化）

アプリケーション

  • メディカル・サイエンス
  • ミリタリー・宇宙
  • 交通管制・輸送
  • オートメーション・検査
  • エアリアルイメージング
  • フロードキャスト

カメラ仕様

  仕様
解像度 2832 x 2128
センサー KAC-06040、 CMOS カラー/モノクロ/ENIR
センサーフォーマット 1インチ
ピクセルサイズ 4.7×4.7μm
フレームレート 129fps (CL)、 55fps (U3V)
データビット 10 bit
シャッター グローバルシャッター(GS)、ローリングシャッター (RS)
ダイナミックレンジ 73 dB (RS), 57 dB (GS)
オート露光/オートゲイン オプション対応可能
ロコウコントロール Off、内部、外部
ROI ROI×1
デュアルビデオ 二つの独立したフレームとして取り込み可能：フレームA、フレームB
フレームA/Bセッティング 各フレームに個別の設定が可能：解像度、ゲイン、オフセット、ピクセル阿部れエージング、サブサンプリング、AOI、WDR
外部入出力 入力×2 (OPTO, LVTTL) / 出力×2 (OPTO, TTL)

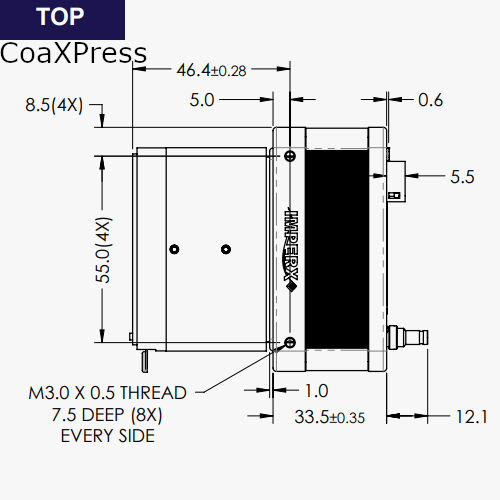

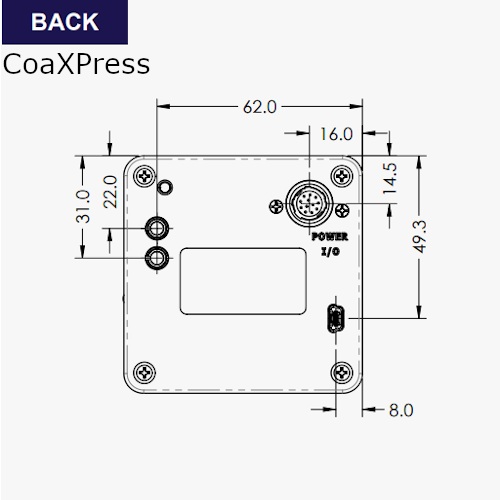

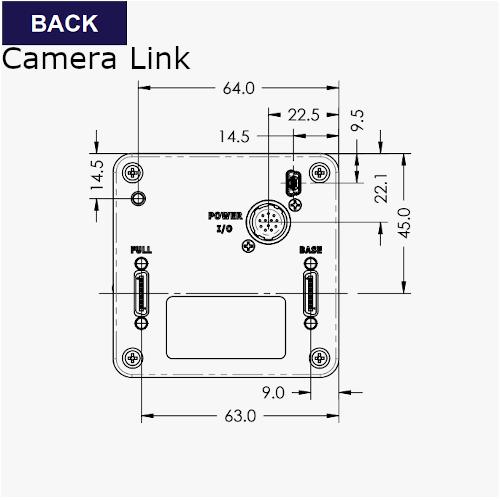

寸法 72.0 mm (W) x 72.0 mm (H) x 33.5 mm (L)
重量 385 g (CL), 370 g (U3V)
消費電力 12VDC (5V – 30V), 0.51A typical
環境性能 動作温度：-40℃ ～ +85℃、 保管温度 – 50℃ 〜 +90℃
MTBF >323,000時間 @ 40°C (Telcordia SR-332 Method 1)



C4080感光特性グラフ

モノクロ感光特性グラフ

カラー感光特性グラフ
