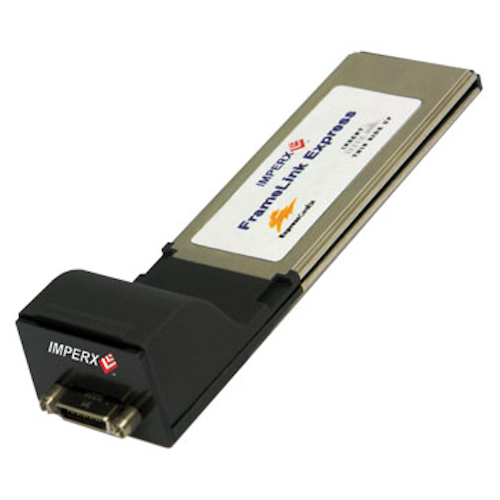

Camera Linkフレームグラバー FrameLink VCE-CLEX02

製品名称/型番
FrameLink VCE-CLEX02
メーカー名
Imperx社
類別/応用
画像取込・伝送機器/画像キャプチャーカード
説明
PCMCIAシリーズのVCE 及び FrameLinkの成功により、Imprex社は世界をリードするノートパソコンフレームグラバーの有名なサプライヤーになりました。この経験を生かして、FrameLink Express34を開発しました。FrameLink Express34は、カメラリンクをExpress/34搭載したラップトップPCで使用するために設計されました。最も高い品質要求のビジョンシステムに適用した高機能性、高性能性、高汎用性を提供します。FrameLink Express34は、ベース・コンフィグレーションカメラからの入力をキャプチャー可能な汎用性の高いフレームグラバーです。特徴として、フロースルー・パイプライン・アーキテクチャとインテリジェント・スキャッタ/ギャザー(Scatter/Gather)DMAエンジンにより、235MBytes/sオーバースループットが可能。ドライバー、アプリケーションプログラム、C/C++SDK等ソフトウェア一式は、カードと一緒に提供されます。

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

  ★Express/34スロット搭載したノートパソコン カメラリンクフレームグラバー ★キャプチャーフレーム数、時間自由に設定可能 ★SDKにより各メーカー画像処理ソフトと連携可能

ソフトウェア

Cameralink準拠したビデオソースからシングル、マルチフレーム、及び標準AVIクリップをキャプチャーすることができ、それぞれのフレームに、ユーザーメッセージー、日付及びタイムを書き込みすることが可能です。 全機能を直感的に操作できるシンプルなGUI ドライバー: Win XP/2000/Vista/7, 32/64bit対応, DirectX, TWAIN, Labview, Matlab, Halcon SDK: C/C++, COM, .NET, ActiveX サンプルソースコード付属

特徴

・ベース・コンフィグレーションカメラから の入力をキャプチャー可能 ・Express/34スロット対応 ・PCle x1 レーン 2.5Gpsバンド幅 ・インテリジェント・スキャッタ/ギャザー(Scatter/Gather)DMA ・フロースルー・パイプライン・アーキテクチャ ・自動バッファ割り当て ・ホットプラグアンドプレイで挿入と取り外し可能 ・ウィンドウのサイズ変更可能 ・RGBの明るさ及びレベル調整可能、自動ホワイトバランス ・ベイヤー配列補間 ・CCシグナルパルスジェネレイター内蔵 ・シングル、複数フレーム及びAVIクリップをキャプチャー可能 ・ノーマル及び遅延キャプチャー可能 ・日付、時刻、テキストを挿入機能 ・RAW, BMP, TIFF及びJPEGフォーマット対応 ・DVRを制御可能な画像ビューア ・各種画像処理ソフトDirectX, TWAIN, Labview, Matlab, Halconと連携可能

ビデオソース

・ベース・コンフィグレーション1台入力 ・ ミニカメラリンクコネクタ×1 ・ ベース:24ビットビデオデータに加え、各チャンネルにストローブとクロック ・ ミディアム:48ビットビデオデータに加え、各チャンネルにストローブとクロック ・ 各チャンネルに4のカメラ・コントロール・ビット(CC1-CC4) ・ 各チャンネルに双方向シリアルインタフェースビデオフォーマット ・ ベース:1×8, 2×8, 3×8, 1×10, 2×10, 1×12, 2×12, 1×14, 1×16, 3×8(RGB24) ・ モノ、ベイヤーカラー及びRGBカラー

動作環境

気温: 0°C to 65°C 湿度: 90%以下(結露無きこと)

寸法

ExpressCard/34フォームファクター 寸法:108 x 34 x 18 mm 重量:35.9g

法令・規格

FCC 15 part B, CE, RoHS
