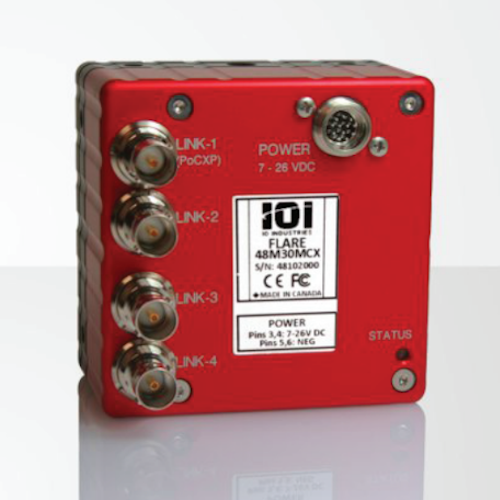

Flare 48MP

製品名称/型番
Flare 48MP
メーカー名
IO Industries社
類別/応用
CCD・CMOSカメラ/工業用カメラ
説明
Flare 48MPは48メガピクセルの高解像度(7920×6004画素)でありながらフレームレート:30.9fpsで撮影が可能なグローバルシャッタタイプのCMOSカメラです。

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

特徴
• 48Mピクセル、30.9fps
CoaXPress
• 8-bit/10-bit/12bit 出力
• グローバルシャッタ
• 60dBダイナミックレンジ
• マルチROI
• 低消費電力:7.5W
• マルチレンズマウントオプション:

Nikon F, Canon EF,  M58 x 0.75、その他


応用例
• 検査、モニタリング
• モーションキャプチャ
• 研究開発
• ブロードキャスティング、シネマ

高速DVRのDVR Express Core Core 2 – CoaXPress DVR Express または、Core Core 2 MAX – CoaXPress に接続すれば、48メガピクセル、30.9fpsの非圧縮データを取りこぼすことなく保存できます。

仕様

カメラモデル Flare 48MP
画素数 (H x V) 7920 x 6004 ピクセル
フレームレート (12-bit, フル解像度) 30.9 fps (CXP-6)
センササイズ 35mmフルサイズ(対角45.7mm)
シャッター グローバルシャッタ
ピクセルサイズ (u m) 4.6 x 4.6
センサタイプ CMOS
イメージタイプ モノクロ / カラー (ベイヤー)
ピクセルフォーマット 8-bit/10-bit/12bit
インタフェース 1/2/4 link、  3.125Gbps (CXP-3), 5.0Gbps (CXP-5) or 6.25Gbps (CXP-6)
ダイナミックレンジ 60dB
マルチROI 最大10箇所



寸法/電気的仕様

寸法

79.7 mm x 79.7 mm x 78.0  mm (WxHxD) (F-マウントアダプタ含む)

レンズマウント

F-マウント, M58 x 0.75, M72 x 0.75, アティブCanon EF, その他

重量

610g (F-mountアダプタを含む。レンズは含まない)

消費電力

7.5W, 7-26V DCヒロセ12ピンから供給または24V をPoCXPから供給

 I/O (ヒロセ 12ピン)

TTL-レベルトリガ 入力/出力

動作温度

30°C 45°C, 湿度20-85%  (結露なし)

保管温度

40°C 〜 85°C, 湿度10-90%  (結露なし)



フレームレートチャート

フル解像度での各映像ビット数
ごとのフレームレート

50M30xCX

8-bit

10-bit

12-bit

4x CXP-6

30.9

30.9

30.9

4x CXP-5

30.9

30.9

26

4x CXP-3

24.3

19.4

16.1

2X CXP-6

24.3

19.4

16.1

2x CXP-5

19.4

15.5

12.8

2x CXP-3

12

9.5

7.9

1x CXP-6

12

9.5

7.9

1x CXP-5

9.5

7.6

6.2

1x CXP-1

5.8

4.6

3.8



外形寸法図

前面

背面

側面(M58マウント)

側面(F-マウント)



Flare50MP(8K)サンプル映像
