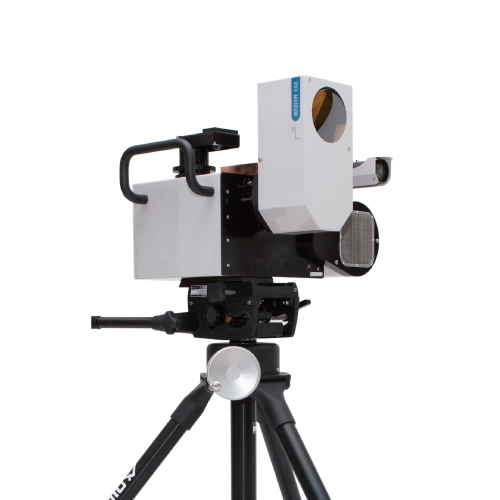

汎用分光放射計 VSR

製品名称/型番
VSR
メーカー名
LR Tech社
類別/応用
FTIR分光計
説明
汎用分光放射計(VSR™)は、フー リエ変換赤外分光(FT-IR)技術 を使用するコンパクトな高感度 分光放射計です。堅牢で、応答性 に優れ、実験室から振動の激しい 航空機搭載のアプリケーションま で、様々な環境において動作でき ます。 VSR™は、低速および高速 で発生する現象のリアルタイムの 高解像度スペクトル情報を取得 し、材料およびターゲットのシグ ネチャ解析を実行できます。

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

VSRの特徴

高スペクトル分解能

VSR™は、感度と高いスキャンレートを維持しながら、コンパクトなフィールド機器で高スペクトル分解能を実現します。

高感度

フィルターベースや分散型の機器よりも多くの光子が、赤外線領域のフーリエ変換干渉計(FT-IR)にキャプチャされます。

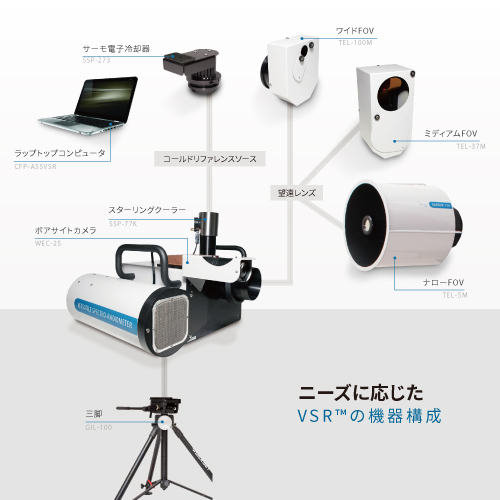

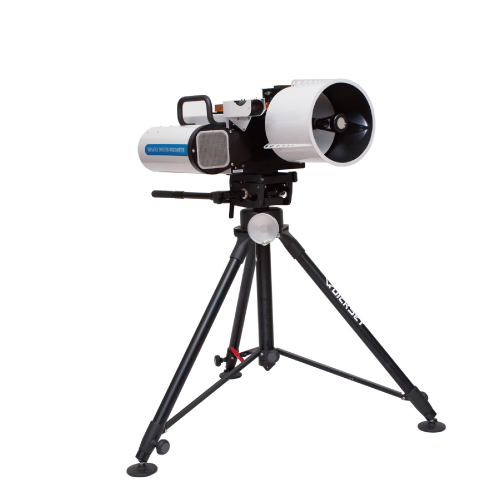

堅牢な望遠レンズオプション

VSR™の視野は望遠レンズに依存します。望遠レンズの交換は簡単です。コリメートされたビームインターフェースのおかげで、光学的な再調整は必要ありません。

堅牢で高速な動作

VSR™スキャンメカニズムは、振動などの悪環境でも信頼性の高いフィールド操作ができるように設計されています。



極低温操作

2つの極低温冷却剤を使用ない高放射率のコールドリファレンスソースにより、極低温冷却剤を使わずに安定に動作します。

超広帯域幅

独自の3つの検出器構成により、VSR™はMWIR、LWIR、およびSWIRの範囲をカバーできます

ユーザーフレンドリーなソフトウェア

EDGAR™(エドガー)およびAnneth™(アネス)ソフトウェアは、放射輝度、放射照度、および輝度温度をリアルタイムで取得でき、現場でのデータ検証を簡素化します。

機器の寿命

堅牢なフィールド動作性と広いスペクトル範囲をサポートするために、非吸湿性の材料が高効率のビームスプリッター/コンバイナー光学系に使用されています。

柔軟な操作性

ハードウェアインターフェイスを使用するか、Edgar™(エドガー)またはAnneth™(アネス)ソフトウェアを使用してリモートでVSR™のスペクトル分解能と速度を変更できます。

比類のないユーザビリティとフィールドサポート

VSR™は、温度と電圧の広範なハウスキーピングデータ記録、およびリモートコントロールソフトウェアスイートを提供します。 VSR™をインターネットに接続するだけで、LR Tech社の専門家がヘルスモニタリングを実行し、数分で正確な診断を行えます。

VSRTMテクノロジーを使用して何を測定できますか?

物体によって放出または反射される電磁エネルギーは、その温度、化学成分、および物体と観察者の間の環境を示します。 VSRは、長距離でのターゲットの放射を測定する感度を備えており、操作上の安全性を高めると同時に、スペクトル次元と時間次元の両方に沿ってターゲットシグネチャの正確な姿をとらえます。この機能は、ターゲットの化学的および物理的特性、特に寿命が短いか、放射が変動するものの研究に不可欠です。

VSR仕様表

仕様   単位 コメント
光学系 波長域 500~11,111 cm-1 HgCdTe(MCT)、InSb検出器、およびオプションの3番目の検出器(InGaAS)の使用
0.9~20 um
波長解像力 1, 2, 4, 8, 16, 32, 64, 128 cm-1 コンピューターで選択可能
0.1~1000 nm 波長に応じて
視野 80 mrad ワイドFOV望遠鏡倍率0.5倍
25 mrad 中視野望遠鏡2倍倍率
5 mrad 狭いFOV望遠鏡7倍の倍率
45 mrad 望遠鏡なしの機器FOV
視野内の均一性 +/-5 FOVの80%以上
放射強度 NESR 2.5 x 10-9 W/sr/cm2/cm-1 At 1300 cm-1 16 cm-1のスペクトル分解能と1秒の観測時間で、典型的な分布を参照してください
2.5 x 10-10 W/sr/cm2/cm-1 At 2000 cm-1
3 x 10-11 W/sr/cm2/cm-1 At 6300 cm-1
測定率 1~125 spectra/s (表1をご参照ください)
オプション 寸法 36 x 41 x 30 cm L x W x H
重量 < 23 kg 望遠鏡なし
消費電力 < 45 W 115 VAC / 230VAC
温度 -20 ~ 40 T <20℃の場合、消費電力が増加します
圧力 12 ~ 105 kPa
湿度 0 ~ 90 % 結露しない
振動 ≤ 1 G(RMS) 周波数範囲5〜500Hz以上
衝撃 ≤ 6 G 10ミリ秒の間

表1

波長解像力cm-1 計測率[spectra/s]
低速度(32KHz) 中速度(250KHz) 高速度(375KHz)
1 0.95 7 10.3
2 1.9 13.6 19.4
4 3.7 24.5 34.7
8 7.3 44.8 57.6
16 14.1 66.5 85.2
32 25.8 103 110.8
64 43.4 143
128 62.8 167

EDGAR™ (エドガー)ソフトウェア

EDGAR™(エドガー)ソフトウェアは、ハードウェアの制御、生データ(インターフェログラム)の生成と操作、および多数の派生データ製品の自動生成に使用されます。サウンディングで操作したときの大気プロファイルも計算できます。



EDGAR™(エドガー)ソフトウェアは、EDGAR™は、Matlab™、NETCDF、バイナリ形式など、さまざまなメジャーなフォーマットをサポートしています。



EDGAR™(エドガー)ソフトウェアパッケージを使用すると、LR Tech社の機器をリモートで制御することもできます。
