無線型腐食モニタリングシステムAircorr【デモ機貸出中】

製品名称/型番
AirCorr腐食モニタリングシステム
メーカー名
Institut de la Corrosion (フランス腐食研究所）
類別/応用
その他／腐食センサー
説明

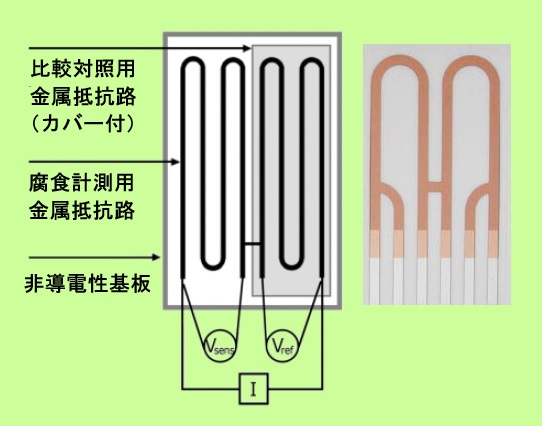

本製品は、大気環境（大気組成・温度・湿度）が金属腐食を促進する度合い、いわゆる「大気腐食性」を高感度に捉えて記録・保存する腐食モニタリングシステムです。金属腐食の深さの変化を金属センサーの電気抵抗値の変化としてミクロン・メートル（1/1000ミリメートル）の精度で，かつ，数秒～数時間という極短時間の時間間隔で捉えて記録・保存します。金属センサーは、一般に鉄と亜鉛の２種類が多く使われますが、お客様指定／持込みの金属を用いたセンサーの製作もご注文数量により可能な場合があります。Air Corrosivity（大気腐食性）のモニタリングシステムであることから「AirCorr」（”エアコロ”）の商標名が付けられています。

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

製品についてのお問い合わせ

システム構成



システムの基本構成要素は，ロガー（データ記録部），金属センサー，USBデータペンシル，WinAirCorrソフトウェアの４つである。ロガーと金属センサーは，屋外用と屋内用の別があり，構造あるいは種類が若干異なる。金属センサーはロガーと一体化して測定環境に設置する。ロガーに記録された腐食深さのデータは，非接触読出デバイスであるUSBデータペンシルをロガーに近接させて読み出す。付属ソフトウェアWinAirCorrにより，データ読出し，および，ロガーのパラメータ設定を行う。（同ソフトウェアはWindows版のみ。）



  AirCorrロガー と センサー データ読出しデバイス
& ソフトウェア
ロガー（データ記録部） センサー

屋外仕様
AirCorr O
腐食ﾓﾆﾀﾘﾝｸﾞ
システム

AirCorr O ロガー

（センサーを装着した外観）

AirCorr O センサー

(金属材料，金属抵抗路の厚さ）(※)
・ Fe/Steel  250µｍ厚さ
・ Zn/Zinc     50µｍ厚さ
・ Cu/Copper 50µm厚さ

USBデータペンシル

WinAirCorr ソフトウェア

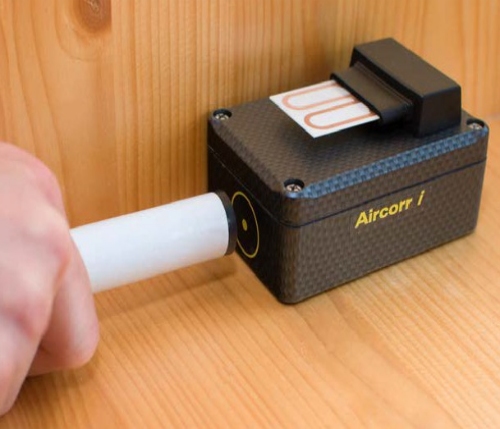

　USBデータペンシルを介した
　ロガーからのデータ読出し，
   ロガーの設定・制御用

屋内仕様
AirCorr I
腐食ﾓﾆﾀﾘﾝｸﾞ
システム

AirCorr I ロガー


AirCorr I Plus ロガー

（センサーを装着した外観）

AirCorr I センサー

(金属材料，金属抵抗路の厚さ）(※)
・ Ag/Silver   500nm厚さ
・ Cu/Copper 500nm厚さ


※センサーは，お客様提供又はご指定
　の金属材料による製作も可能な場合
　があります。ご相談ください。

USBデータペンシル

WinAirCorrソフトウェア
　USBデータペンシルを介した
　ロガーからのデータ読出し，
   ロガーの設定・制御用





適 用 例


次のような適用例があります。



  適  用  例

屋外仕様
AirCorr O
腐食ﾓﾆﾀﾘﾝｸﾞ
システム



車両の部位による大気腐食性の
差異の測定・評価

船舶・輸送・保管設備の大気腐食性の測定・評価

鉄橋・鉄道線路・鉄塔等など
鉄製構造物の大気腐食性評価

屋内仕様
AirCorr I
腐食ﾓﾆﾀﾘﾝｸﾞ
システム

工場施設内の大気腐食性評価
（例：製紙工場，ｸﾘｰﾝﾙｰﾑ等）





文化遺産保存･展示施設内の
大気腐食性評価

書物・絵画等の保存・展示施設内
の大気腐食性評価



仕　様

AirCorr腐食モニタリングシステムの構成要素は，ロガー（記録部），センサー部，USBデータペンシル，WinAirCorrソフトウェアの４点です。それぞれの仕様は以下のとおりです。

  屋外仕様　AirCorr O 屋内仕様　AirCorr I
ロガー（記録部）
　　　　防塵・防水等級 ＩＰ６５ ＩＰ４４
　　　　サイズ，重量 １００×６５×４２ mm,  185 g

１００×６５×５０ mm,  185 g
(157×127×70 mm ; I Plus)
　　　　動作温度範囲

（最適動作温度範囲）   ０～３０℃
（最大許容温度範囲）－５～４５℃
★注：許容温度範囲外でのご使用における
　　故障は保証の対象外となります。

（センサー部をロガーから分離して，
延長ケーブル接続するオプションも
ご用意しています。センサー部を
より広い温度範囲環境に設置可能
となります。）

 同　左
　　　　測定周期  1秒1回～1日1回まで　
測定周期を設定可能		 同　左
　　　　腐食深さの測定精度
　　　（温度範囲0～30℃において）
  金属抵抗路の厚さの0.3％未満 同　左
 　　　　腐食深さ測定値の分解能
　　　（温度範囲0～30℃において）		  金属抵抗路の厚さの0.01％未満 同　 左
　　　　電池，および，電池の寿命 リチウム電池 LS14500 (3.6V/1.8Ah),
1時間に1回の測定周期で寿命3年間以上
（但し，温度範囲 5～30℃の条件）
★注：低温環境において　　　　　　　　
電池寿命が大幅短縮します。
 同　 左
　　　　内部メモリの容量 1時間に1回の測定周期で
10年間の測定データを記録可能		  同　 左
 センサー部


金属抵抗路の厚さが比較的厚い

（種類）：
・ Fe/Steel (鉄)         250µｍ厚さ
・ Zn/Zinc (亜鉛）       50µｍ厚さ
・ Cu/Copper (銅)       12µm厚さ
・ Cu/Copper (銅)         5µm厚さ (*)
・ CuZn37/Brass         10µｍ厚さ (*)
　  (真ちゅう）


★注(*): 製作実績あり。ただし新たに製作
可能であるかどうかはご確認ください。
お客様提供/持込の金属素材による製作も
承っています（同時10個以上ご注文時）。

金属抵抗路の厚さが薄く，高感度

（種類）：
・ Fe/Steel (鉄)     800nｍ厚さ (*)
・ Ag/Silver (銀)    500nm厚さ
・ Cu/Copper (銅)  500nm厚さ
・ CuSn6/Bronze       5µm厚さ (*)
・ CuSn8/Bronze   400nm厚さ (*)
    (ブロンズ；青銅)
・ Pb/Lead (鉛)       25µm厚さ (*)
・ Pb/Lead (鉛)     400nm厚さ (*)
・ Al/Aluminium      14µm厚さ (*)
     (アルミニウム)
・ Sn/Tin (錫：ｽｽﾞ)  10µm厚さ (*)
 USBデータペンシル
  近接非接触型のデータ読取／転送用デバイスである。ロガーに記録された腐食深さの測定データをＰＣへ読取る，あるいは，ＰＣからロガーのデータ記録動作を制御するのに用いられる。
WinAirCorrソフトウェアと共に用いる。		 同　 左
WinAirCorr ソフトウェア

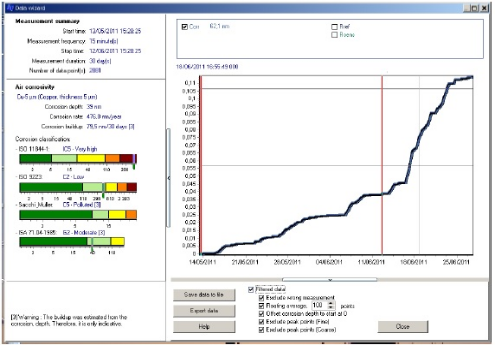

  腐食深さの測定開始・終了等のロガー動作をＰＣからロガーに対して指示して制御するとともに，ロガーに記録された測定データをＰＣへ読取り，グラフ表示するソフトウェアである。
Windows XP～10 OS 環境で動作する。
(表示言語は英語及びフランス語の混在。)		 同　 左
