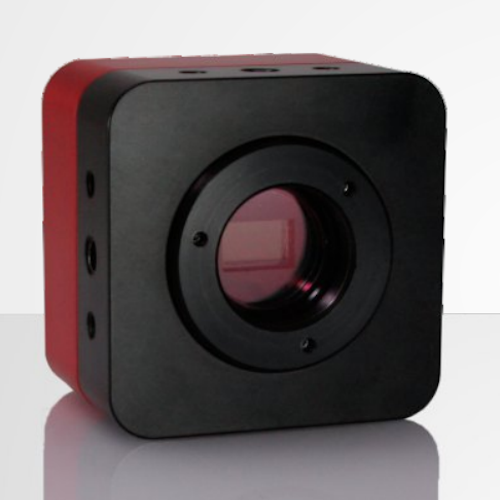

IOI Flare 2KSDI

製品名称/型番
Flare 2KSDI
メーカー名
IO Industries社
類別/応用
CCD・CMOSカメラ/放送・映画用カメラ
説明
Flare™2KSDIは、完全にフレキシブルに構築されており、放送と映画の両方のさまざまな特殊アプリケーションに適合するのに十分小型になっています。このカメラは、産業用カメラに関するIO Industriesの長年の経験に基づいて構築されていますが、ビデオの専門家が必要とするフレキシブルなカラー処理と光学サポートを備えています。
310gの重さの2KSDIは、平均的なリンゴよりも大きくありません。頑丈なアルミニウムハウジングとフレキシブルなレンズオプションにより、2KSDIはすぐにほとんどの撮影で「タフで小さなカメラ」として知られるようになりました。一部のプロフェッショナルミニカムには個別のカメラコントロールユニットが必要ですが、2KSDIのすべての機能はカメラヘッドで直接設定できます。

カタログダウンロード

カタログダウンロード2

カタログダウンロード3

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

仕様



カメラモデル Flare 2KSDI
出力モード 2K、1080p、1080i、720p、最大60 fps
光学フォーマット 2/3 “(2K:対角12.7mm、1080p / i:対角12.1mm、対角720p:8.1mm)
センサタイプ CMOS(グローバルシャッター)
センサオプション カラー(ベイヤー)、モノクロームまたは近赤外強化モノクローム
ダイナミックレンジ 60 dB(10ストップ)

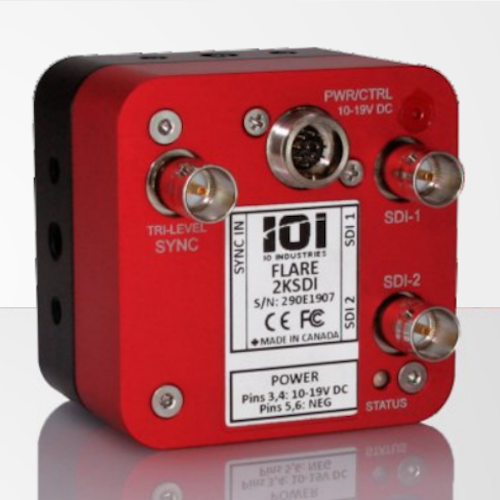

出力インタフェース シングルリンク3G / HD-SDI(2つの出力:SDI1にオプションのOSDオーバーレイ、SDI2にクリーン出力)
出力フォーマット 10ビット4:2:2(Y’Cb’Cr ’)、4:4:4(RGB)またはRAW(ベイヤー)
露光コントロール オートマチック(AEC)またはマニュアル調整
ルマコントロール ガンマ、マスターペデスタル、調整可能なニー機能を備えたホワイトクリッピングオフセット
カラーコントロール カラーマトリックス、RGBオフセット、彩度調整、プリセット/自動/トラッキングホワイトバランス
同期 Tri-level同期入力(BNC)
カメラ設定方法 RS-485、OSD用ハンドヘルドリモートまたはPCソフトウェアを使用、最大1000フィートのケーブル接続







メカニカル/エレクトリカル



寸法 63.5 mm x 63.5mm x 44.1 mm
レンズマウント Cマウント、アクティブEFマウント
カメラ取り付け点 4x 1/4″-20, 8x #8-32
重量 310g
消費電力 ヒロセ製12ピン経由4.5W、10-19V DC
動作温度  0°C 〜 50°C、湿度20〜85% (結露なし)
保管温度 -40°C ~ 85°C、湿度90% (結露なし)





出力モード


Single-Link HD-SDI:

720p 10-bit 4:2:2/RAW:  50, 59.94, 60

 1080i 10-bit 4:2:2/RAW:  50, 59.94, 60

1080p 10-bit 4:2:2/RAW:  23.98, 24, 25, 29.97, 30

2K 10-bit 4:2:2/RAW:  23.98, 24, 25, 29.97, 30



Single-Link 3G-SDI:

1080p 10-bit 4:2:2/RAW:  50, 59.94, 60

1080p 10-bit 4:4:4:  23.98, 24, 25, 29.97, 30

2K 10-bit 4:2:2/RAW:  47.95, 48, 50, 59.94, 60

2K 10-bit 4:4:4:  23.98, 24, 25, 29.97, 30





オーダリング


品番         センサータイプ

2KSDI          カラー

2KMSDI       モノクロ

2KNSDI        近赤外強化モノクロ



2KSDI(カラー)コンプリートキットには、P / N 2KSDIKIT [xx](NA / EU / UK)を使用してください。

2KSDI、FLARESDIRMT、ACPWRTAP [xx]、CABFLAREBATT、およびCABUSB4852Mが含まれています。





外形寸法図



前面

http://www.ioindustries.com/Front_2KSDI.png

上面図

http://www.ioindustries.com/Top_2KSDI.png



背面

http://www.ioindustries.com/Rear_2KSDI.png





オプション



2KSDI キット

2KSDIカメラ用フルキット

以下を含む:

  • 2KSDIカメラ
  • ハンドヘルドリモコン
  • 電源/制御ケーブル(レモ、および電源タップ付き)
  • 電源タップ付きACアダプター
  • USB制御ケーブル(RS485 to USB
P / N:付属品を含む2KSDI(カラー)コンプリートキットの場合は、P / N 2KSDIKIT [xx]を使用します(NA / EU / UK)
http://www.ioindustries.com/2KSDI_w_remote.png





レンズマウント

EF / EF-S用アクティブレンズマウント


以下を含む:

  • Cマウント – EFマウントアダプタ
  • カメラ/レンズプロトコル変換器とケーブル
  • 1 / 4-20ライザープレート

P/N: 2KLENSMOUNT-A

http://www.ioindustries.com/wpimages/wpbda445ed_06.png





ケーブル

RS485用レモ – レモ延長ケーブル(3m) P/N: CABLEMO3M
http://www.ioindustries.com/CABLEMO3M.png

コントロールケーブル付きカメラ用AC電源

  • NA / EU / UKアウトレットケーブル
P/N:FLAREPWRLIO[xx]
http://www.ioindustries.com/FLAREPWRLIONA.png
