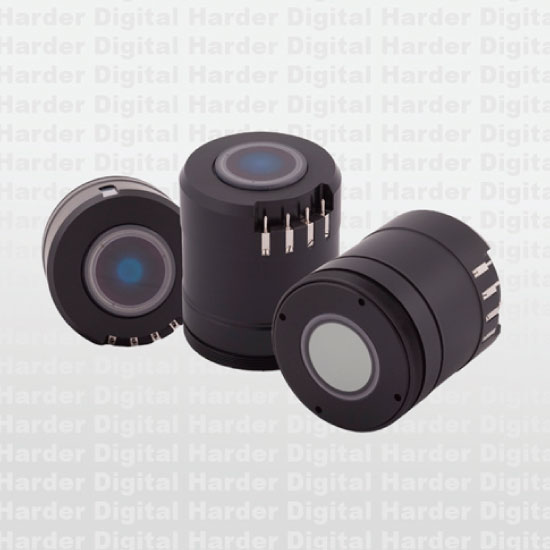

HD-1400｜第2世代イメージインテンシファイア　（ 25mm・倒立像型 ）

HD-1400 は、ドイツ Harder Digital 社製の第2世代（Generation II）イメージインテンシファイアです。有効径25mm、倒立像型（反転型）で、ルーメン感度 300〜450 μA/lm を備えています。入射した光を光電面で電子に変換し、増倍したのち蛍光面で再び可視像に戻します。これにより、肉眼では像を結ばない照度下においても観察が可能になります。

概要

HD-1400 は、同社の第2世代ラインのうち有効径25mmの倒立像型にあたります。入力面が18mm系の管より大きく、より広い範囲の像をそのまま受けられます。これにより、入力側で像を縮小する光学系を挟まない構成を選べます。

輝度利得は 40,000〜70,000 です。同じ25mm径の HD-1405 は、拡大アセンブリを組み合わせた構成です。輝度利得は 15,000〜30,000、分解能は 25〜36 lp/mm です。拡大光学系を含めた一体構成が必要な場合は HD-1405、管単体で光学系を設計する場合は HD-1400 が選択肢になります。

イメージインテンシファイアの構成

イメージインテンシファイアは、次の3つの要素で像を増強します。

• 光電面（フォトカソード）入射した光子を電子に変換します。低照度下での感度は、この変換の効率で決まります。
• マイクロチャンネルプレート（MCP）光電面から放出された電子を、チャンネル内壁との衝突による二次電子放出で増倍します。チャンネルの間隔が狭いほど、空間分解能は高くなります。
• 蛍光面（出力窓）増倍した電子を可視像に変換して取り出します。倒立像型では、出力側で像が反転します。

上記はイメージインテンシファイアに共通する構成の説明です。HD-1400 の個別の構成（光電面の材料、入力窓・出力窓の種類、MCP の仕様、高圧電源の構成）については、メーカーへ確認のうえご回答いたします。

主な仕様

ルーメン感度は、光電面が1ルーメンの光を受けたときに放出する電子の量（マイクロアンペア）を表します。分解能の lp/mm は、1mmあたりに分離できる線対の数を示します。上表はメーカー公表のカタログ値です。本製品は構成を選択できるため、同じ型番でも出荷する個体によって仕様が異なります。S/N 比については、メーカーの公表値がありません。

ラインナップ内の位置づけ

同社のイメージインテンシファイアは、有効径と世代で構成が分かれています。

18mm系の HD-2100／HD-2102 は、HD-1400 よりルーメン感度と分解能が高くなります。HD-1400 が備えるのは、25mm という入力面の大きさです。この大きさと感度・分解能のどちらを優先するかで、選定が分かれます。

第3世代の HD-1520／HD-1521 は、ルーメン感度が第2世代の数倍に上がる世代です。求める感度が第2世代の範囲で足りる場合は、HD-1400 を含む第2世代の管が選択肢になります。

主な用途

• 低照度下の観測・監視
• 夜間・薄暮の屋外観測
• 天文観測（微光天体の撮像）
• 低照度の科学計測（蛍光・燐光計測など）
• 増感カメラの増感段としての組み込み
