Goldeye Pro G5-130 VSWIR TEC1 – SWIR（短波近赤外）カメラ

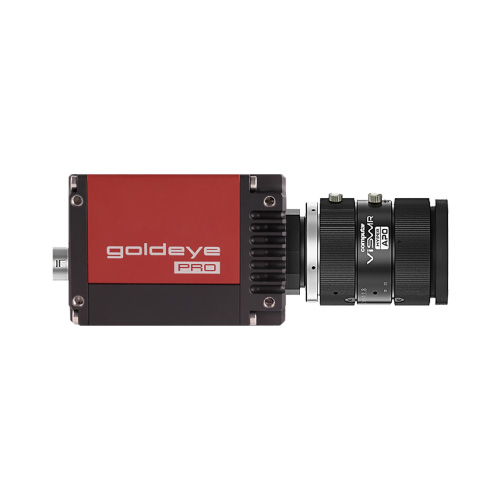

Allied-Vision-Goldeye-Pro-G5-130-VSWIR-TEC1

製品名称/型番

Goldeye Pro G5-130 VSWIR TEC1

メーカー名

Allied Vision社

類別/応用

VSWIRカメラ

説明

Goldeye Pro G5-130 VSWIR TEC1は、Sony製IMX990 InGaAs センサーを搭載し、1.3メガピクセルの解像度で 125fpsの撮像速度を実現するSWIR（短波近赤外）カメラです。

カタログダウンロード

カタログダウンロード2

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

製品についてのお問い合わせ

Goldeye Pro G5-130 VSWIR TEC1

1.3 メガピクセルのSWIRカメラは、Goldeye Pro シリーズのエントリーモデルです。Sony SenSWIRセンサー、5GigEインターフェース、TEC1冷却を搭載し最大125fpsの高速撮像を実現します。VSWIR（可視+SWIR）広帯域感度により、機械部品検査、選別システム、研究開発など、多様な産業用途に対応可能です。

Goldeye Pro G5-130 製品概要

Goldeye Pro G5-130は、1.3 メガピクセル解像度のエントリーレベルSWIRカメラです。後継モデル（G5-320、G5-530）と比較してより低コストながら、5GigEインターフェース、TEC冷却、VSWIR広帯域感度を搭載した完全な機能セットを備えています。高速フレームレート（最大125fps）により、スループット重視のライン検査から研究開発用途まで、幅広い応用が可能です。

主な特徴

✓ 高速フレームレート：最大125fps でのフル解像度撮像
✓ 広帯域感度：400nm（可視光）～1700nm（SWIR）をカバーする VSWIR 特性
✓ 5GigE インターフェース：最大100mのケーブル延長、PoE 対応
✓ TEC1 冷却：温度安定化により、24時間安定稼働が可能
✓ コンパクトサイズ：Type 1/2 光学フォーマット、小型筐体

詳細スペック

センサー仕様

解像度・画素

解像度

1.3 メガピクセル

水平画素数

1296

垂直画素数

1032

画素ピッチ

5.0 µm × 5.0 µm

光学特性

光学フォーマット

Type 1/2

センサーサイズ

6.5 mm × 5.2 mm

分光感度

400 – 1700 nm (VSWIR)

シャッター

グローバルシャッター

フレームレート・スループット

撮像性能

最大フレームレート

125 fps

バッファメモリー

256 MB

露光時間範囲

21 μs ～ 114 s

データ転送量

約 525 MB/s @ 125fps

インターフェース帯域幅

インターフェース

5GigE (IEEE 802.3bz)

帯域幅

5 Gbps

転送速度

約 625 MB/s (理論値)

ケーブル長

最大 100 m (理論値)

冷却・電源仕様

冷却システム

冷却機構

TEC1 (1段ペルチェ)

冷却温度

+20 °C (デフォルト) | ユーザー設定

温度安定性

±2℃ (自動適応型)

デザイン

ファンレス (振動排除)

電源

電源供給方式

ACアダプター / PoE (Power over Ethernet)

消費電力

10 W / 11 (PoE)

外部電源対応

オプション (別途供給可能)

動作電圧

12 VDC ～ 24 VDC

物理仕様

筐体・寸法

カメラ本体寸法

約 78 × 55 × 55 mm

重量

約 350 g

マウント

Cマウント (レンズ交換可)

環境耐性

動作温度

-15℃～ +55℃（筐体）

保管温度

-30℃～ +70℃

湿度

10％～ 95％（結露なし）

高度な画像処理機能

Goldeye Pro G5-130は、FPGAベースのオンボード画像処理により、ホストPCの負荷を軽減しながら最適化された画像品質を提供します。

NUC（不均一性補正）

温度変化や露光時間の変更に応じて、画素ごとのゲイン・オフセットを自動最適化します。TEC冷却と組み合わせることで、一貫した画質を確保できます。

実装効果： 24時間運用のラインで常に安定した画像品質を維持できます。

DPC（欠陥画素補正）

InGaAsセンサーの欠陥画素を自動検出し、周囲画素からの補間により補正します。

ビット深度対応

8bit、10bit、12bitの多段階出力に対応し、撮像条件に応じて最適なダイナミックレンジを選択できます。

▸ 8bit：高速転送、データサイズ最小（デフォルト）
▸ 10bit：標準的な計測用途に最適
▸ 12bit：最高精度が必要な計測・科学用途

ROI（Region of Interest 関心領域）

撮像領域の一部のみを読み出すことで、さらなるフレームレート向上とデータ量削減が可能です。

G5シリーズモデル比較

Goldeye Pro G5シリーズの3つのモデルは、すべてが5GigE、TEC1冷却、VSWIR感度を搭載していますが、解像度と用途に応じて選別できます。

モデル	G5-130	G5-320	G5-530
解像度	1.3 メガピクセル	3.2 MP	5.3 MP
画素数	1296 × 1032	2080 × 1544	2592 × 2056
画素ピッチ	5.0 µm	3.45 µm	3.45 µm
最大フレームレート	125 fps	159 fps	115 fps
光学フォーマット	Type 1/2	Type 1/1.8	Type 1/1.4
典型用途	低コスト	バランス型	高精度検査
共通機能	5GigE / TEC1冷却 / VSWIR (400-1700nm) / グローバルシャッター / GigE Vision対応

G5-130の位置づけ

G5-130は、エントリーモデルです。後継モデルより画素ピッチが大きい（5.0 µm）ため、より多くの光を集光でき、低照度環境での撮像に有利です。一方、解像度は低いため、微細欠陥検出にはG5-320 以上を推奨します。

適用用途・使用場面

推奨される用途

部品検査

ベアリング、ギア、シャフトなどの表面欠陥、寸法測定。高速ライン対応。

選別

穀物、ナッツ、初期段階の農産物選別。

サンプル試験

実験室、R&D用途。複数サンプルの可視+SWIR 同時撮像。

可視/赤外同時撮像

VSWIR 特性を活かし、1台のカメラで外観 + 内部特性を同時チェック。

以下の用途には、G5-320 以上の高解像度モデルを推奨します：

✗ 微細な内部欠陥検出
✗ 高精度寸法測定
✗ 高度な識別・分類

インターフェース・システム統合

5GigE インターフェース仕様

5GigE (IEEE 802.3) の特徴

帯域幅：5 Gbps
転送距離：Cat6A or Cat7 ケーブルで最大100m（理論値）
PoE（Power over Ethernet）：1本のケーブルで電力供給 + データ通信
標準 RJ-45 コネクタ：汎用ケーブル、施工性に優れる
遅延が少ない：USB3.0 のようなホスト側フレームグラバーが不要

GigE Vision / GenICam 対応

Goldeye Pro G5-130は、マシンビジョン業界標準の GigE Vision と GenICam / GenApi プロトコルに完全準拠しています。

利点： Matrox、HALCON、LabVIEW、Cognex VisionPro、OpenCV など、主要な画像処理ソフトウェアとシームレスに統合できます。ベンダーロックインを回避できます。

推奨システム構成

G5-130を組み込んだ典型的なシステム構成：

構成例：
カメラ（G5-130）→ 5GigE ケーブル（最大100m）→ 標準 GigE NIC を搭載した産業用 PC / エッジコンピュータ → 画像処理ソフト → PLC / ロボット制御系

外部機器との連携

▸ LED 照明：Cマウント対応、別途外部トリガー制御可
▸ レンズ：Cマウント規格
▸ フレームグラバー：不要（標準 Ethernet NIC で対応）
▸ 外部トリガー：対応

性能・画質特性

暗電流・ノイズ特性

InGaAsセンサーは温度に非常に敏感であり、温度が上昇すると暗電流が増します。G5-130のTEC冷却により、センサー温度を一定に保つことで、ノイズレベルを安定化させます。

分光感度特性

Goldeye Pro G5-130のSony SenSWIRセンサーは、以下の特性をもつ広帯域感度を実現：

▸ 可視光領域（400-700nm）：従来のInGaAs では感知されない領域を感度を持つ
▸ 近赤外線（700-1000nm）：シリコン透過性が開始される領域
▸ SWIR 領域（1000-1700nm）：シリコン内部透過、水分吸収帯

認証・規格準拠

産業規格への準拠

✓ GigE Vision：マシンビジョン機器通信規格
✓ GenICam：汎用制御プロトコル（GenApi、SFNC）
✓ IEEE 802.3：5GigE 物理層規格

安全・環境規制への適合

✓ CEマーキング：欧州連合（EU）安全基準への適合
✓ RoHS 指令：有害物質使用制限
✓ REACH / POP：化学物質規制への適合
✓ FCC：米国連邦通信委員会規制への適合

ドキュメント・技術情報

ドキュメント

サポート・技術相談

システムインテグレータ、ユーザーに向けた技術サポートを提供しています。

💬 技術サポート：セットアップ、トラブルシューティング
🔧 システム統合サポート：レンズ・照明・フレームグラバー等の選定アドバイス
📞 デモ機貸出：実装検証前の試用が可能

仕様表

仕様
モデル名	Goldeye Pro G5-130 VSWIR TEC1
解像度	1.3 メガピクセル (1296 × 1032)
画素ピッチ	5.0 µm × 5.0 µm
光学フォーマット	Type 1/2
分光感度	400 nm – 1700 nm (VSWIR)
最大フレームレート	125 fps
シャッター方式	グローバルシャッター
インターフェース	5GigE (IEEE 802.3)
冷却	TEC1 (ペルチェ、温度安定化)
電源	DC / PoE (Power over Ethernet)
消費電力	DC 11 W / 12.9 W (PoE)
マウント	Cマウント
寸法	約 78 × 55 × 55 mm
重量	約 350 g
動作温度範囲	-15℃ – +55℃
対応規格	GigE Vision / GenICam / CE / RoHS / FCC
