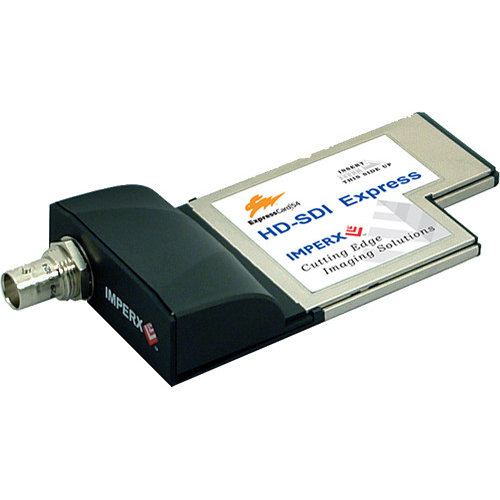

HD-SDIフレームグラバー VCE-HDEX01

製品名称/型番
VCE-HDEX01
メーカー名
Imperx社
類別/応用
画像取込・伝送機器/画像キャプチャーカード
説明
ノートパソコンExpressCard/34、またはExpressCard/54対応HD-SDI映像、音声キャプチャーカード

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

お客様の声

山崎 正 現場などのモバイル環境でもHD-SDI規格のカメラの映像をノートパソコンに簡単に取り込みができ、とても便利です


山崎 正様 元テレビ朝日アナウンサー、同局アナウンス部長。現在フリーアナウンサー、相撲評論家としてTV、ラジオで活躍中。定時ニュースや情報番組でキャスターを務め、大相撲の実況中継、コメンテータとして長く活躍しその名を広く知られる。アマチュアスポーツ、競馬実況中継など、スポーツ番組を中心にボストン、ロサンゼルス、ソウルからの国際マラソンの中継、及びオリンピックでは、テレビ代表として、マラソン、陸上競技の実況を担当。テレビ朝日及び全国の朝日系テレビ局でアナウンサー採用、研修責任者として全国を飛び回り多くのアナウンサーを養成する。

・テレビ朝日アナウンサー学校講師
・日本運動記者クラブ会友
・日本大相撲記者クラブ会友

製品名

ノートパソコンExpressCard/34、またはExpressCard/54対応HD-SDI映像、音声キャプチャーカード

製品仕樣

対応ビデオソース

75ΩBNC同軸コネクタ
アナログSMPTE 292Mシリアルインタフェース
SMPTE 274MまたはSMPTE 296Mフレーミング

寸法及び使用条件

Express Card:108x54x18 mm
重量:53.6 g
動作電圧:3.3V +/- 5%
動作電流:500mA
動作環境:0℃~65℃
湿度:90%(結露なし)
対応OS:Windows 2000 / XP / Vista / Win7, DirectX, TWAIN, Labview, Matlab

特微

SD及びHD SDIフォーマット(720p,1080i,1080p)をサポート
SMPTE 274M 及び SMPTE 296Mフレーミングをサポート
20ビットYCrCb 4:2:2または24ビットRGBのデータの保存可能
ExpressCard/54準拠、2.5 Gbps帯域幅
高速インテリジェントDMA、ExpressCardの帯域幅とシステムメモリの効率的利用
ヒストグラム、RGBゲイン/オフセットオート・ホワイトバランス/16進ピクセルダンプ等含む多くの機能を持つ付属ソフトウェア
プラグアンドプレイ準拠

ソフトウェア

様々な機能を直感的に簡単に使えるGUI ドライバ:Win XP/2000/Vista, DirectX, TWAIN, Labview, Matlab SDK:C/C++, COM, .NET, ActiveX サンプルソースコード付き

SDK(ソフトウェア開発キット)は無償提供です。

応用

放送関連用

現場にてのHD-SDIカメラの出力映像の確認
モバイル環境にての画像取り込み

工業用

シリコンウエハやプリント基板検査
マシンビジョン
ドキュメントスキャン

医療用

超音波画像の取り込み
X線、 CTとMRI検査

セキュリティ

監視用
バイオメトリック認証軍事用
空中マッピング/調査
戦場イメージング
ロボットビジョン
