サーマルカメラ Cube
製品名称/型番
Thermal Camera Cube
メーカー名
DHT社
類別/応用
熱源監視
説明
サーマルカメラキューブは、リアルタイムで高精度に対象物の温度を計測することができます。電気系統、産業オートメーションなどの防火目的に最適です。プリアラーム機能により予期しない火災の前兆を即座に発見し、大事な資産を守るために役立ちます。
■主な機能
・高感度、160×120ピクセルサーマルセンサー（出力イメージ：640×480）
・点、ライン、エリアで温度計測可能
・温度計測レンジ： -20℃～150℃、または０℃～550℃
・温度計測精度： Max ±2℃
・プリアラーム機能
・3D DNR、イメージ ディテール機能
・音声アラーム機能
| サーマルカメラ | |
| イメージセンサー | VOx 非冷却FPA |
| 解像度 | 160 × 120 |
| ピクセルサイズ | 17 μm |
| 波長域 | 8 μm to 14 μm |
| NETD | ≤ 40 mK (@25 °C,F# = 1.1) |
| 焦点距離 | 1.8 mm |
| フォーカスモード | Athermalized |
| 視野角 | 90° × 66.4° (H × V) |
| IFOV | 9.44 mrad |
| フレームレート | 50 Hz:25 fps |
| F値 | F 1.1 |
| 最短撮影距離 | 0.1 m |
| 可視カメラ | |
| イメージセンサー | 1/5” Progressive Scan CMOS |
| 解像度 | 1600 × 1200 |
| 焦点距離 | 1.29 mm |
| 最低照度 | Color: 0.04 Lux @ (2.4, AGC ON) |
| 視野角 | 92.6° × 75.8° (H × V) |
| F値 | F 2.4 |
| ビデオ規格 | |
| ビデオ圧縮 | H.264 (Baseline/Main/High Profile) /MJPEG/H.265 |
| ビデオビットレート | 256 Kbps to 16 Mbps |
| スマートファンクション | |
| 温度計測レンジ | -20 °C to 150 °C (-4 °F to 302 °F), 0 °C to 550 °C (32 °F to 1022 °F) |
| 温度精度 | Max (± 2 °C, ± 2%) |
| 温度計測ルール | Max.と Min. 温度のリアルタイム表示； 温度計測ルール３タイプ, 21ルール (10点, 10箇所任意のエリア, 1ライン) |
| イメージ | |
| メインストリーム | サーマルチャンネル: 25 fps (640 × 480) 可視チャンネル: 25 fps (1600 × 1200) |
| サブストリーム | サーマルチャンネル: 25 fps (640 × 480) 可視チャンネル: 25 fps (1600 × 1200) |
| イメージエンハンスメント | 3D DNR, EIS |
| イメージ機能 | 回転モード、ブライドネス、コントラスト、AGC を クライアントソフトウェアまたはウエブブラウザ経由で決定可能 |
| ネットワーク | |
| アラームトリガー | ストリーム改ざんアラーム、ネットワーク切断、IPアドレス競合、不正ログイン、HDD フル、HDDエラー |
| プロトコル | IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour |
| 基本機能 | ワンキーリセット、ハートビート、ミラー、パスワード保護、プライバシーマスク、透かし、IP アドレスフィルター」 |
| インターフェース | |
| 通信インタフェース | 1, RJ45 イーサーネットポート 1, RS-485 インターフェース |
| アラーム | 入力×１、出力×１ |
| サーモグラフィーインテグレーション | |
| 外部オプテックス補正 | サーマル オプテックス透過率、および 手動入力外部オプテックス温度をサポート キャリブレーション係数計算をサポート |
| サーモグラフィー ルールの温度情報 | リアルタイム出力 時間間隔: 500 ms |
| イメージの温度情報 | リアルタイム出力；デフォルト4fps、32 bit × 640 × 512 各フレーム； 16bitまたは32bit選択可 |
| キャプチャー サーマル グラフィック | 32 bit 160 × 120 |
| メタデータ出力 | Max. 25 fps (16 bit 160 × 120) |
| イメージディスプレイ | |

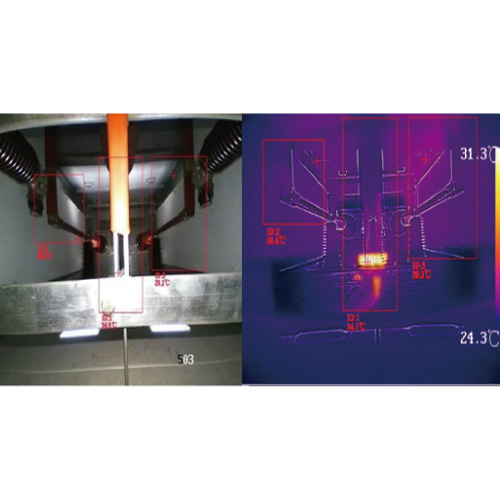

| イメージフュージョン | サーマル画像と可視画像の結合表示 |
| デジタルズーム | 2×, 4× |
| システム機能 | |
| ライティング | Yes |
| 全般 | |
| メニュー言語 | English |
| 電源 | 10-30 VDC, Max. 5 W PoE (802.3af, class 2) |
| 動作温度と湿度 | -20 °C ～50 °C (-4 °F to 122 °F) 95% 以下 |
| 保護レベル | IP 67 |
| 重量 | 約 335 g (0.74 lb) |
| 寸法 | 56 mm × 38.8 mm × 110 mm (2.20″ × 1.53″ × 4.33″) |
