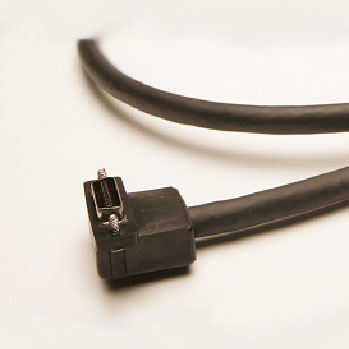

低背PoCL対応、耐屈曲標準カメラリンクケーブル
製品名称/型番
POCLP-xx-PL
メーカー名
Intercon 1社
類別/応用
各種ロボットケーブル/標準カメラリンクケーブル
説明
低背PoCL対応、耐屈曲標準カメラリンクケーブル。PoCL対応によって直接PCからカメラに電源を供給することにより、個別のケーブルでカメラに電源を供給する必要性がありません。POCLマーク入りですのでケーブル判別は簡単にできます。低背コネクタ厚みはわずか1.70センチですので制限された環境でもご使用できます。引出し方向は上向きまたは下向きをご選択ができます。
マニュアルダウンロード
マニュアルダウンロード2
マニュアルダウンロード3
ソフトウェアダウンロード
ソフトウェアダウンロード2
ソフトウェアダウンロード3
低背、PoCL対応、耐屈曲標準カメラリンクケーブル
厳しい環境でも使える100万回以上サイクル性能を持ち低背耐屈曲標準カメラリンクケーブル
製品仕様・特徴
・オーバーモールドにPoCLマーク入りで判別が容易
・つまみネジタイプ
・耐久性、屈曲サイクル100万回以上
・カメラリンク仕様準拠
・RoHS準拠
・引出し方向自由に選択可能
|
ケーブル径
|
0.38インチ（0.965センチ）
|
|
耐火温度
|
80℃
|
|
ジャケットカラー
|
黒
|
|
UL/CSA法令
|
20276 AWM I/II
|
|
最小屈曲半径
|
3.8インチ（9.65センチ）
|
|
難燃性等級
|
FT-1
|
|
ケーブル
|
11対シールド付きツイストペア
|
|
コネクタA
|
26ピンMDR
|
|
コネクタB
|
26ピンMDR
|
注文情報
|
型名
|
コネクタA
|
コネクタB
|
長さ
|
概要
|
|
POCLP-1.0-PL*
|
26ピンMDR
|
26ピンMDR
|
1m
|
低背、PoCL対応、耐屈曲標準カメラリンクケーブル |
|
POCLP-2.0-PL*
|
26ピンMDR
|
26ピンMDR
|
2m
|
低背、PoCL対応、耐屈曲標準カメラリンクケーブル |
|
POCLP-3.0-PL*
|
26ピンMDR
|
26ピンMDR
|
3m
|
低背、PoCL対応、耐屈曲標準カメラリンクケーブル |
|
POCLP-4.5-PL*
|
26ピンMDR
|
26ピンMDR
|
4.5m
|
低背、PoCL対応、耐屈曲標準カメラリンクケーブル |
|
POCLP-5.0-PL*
|
26ピンMDR
|
26ピンMDR
|
5m
|
低背、PoCL対応、耐屈曲標準カメラリンクケーブル |
|
POCLP-7.0-PL*
|
26ピンMDR
|
26ピンMDR
|
7m
|
低背、PoCL対応、耐屈曲標準カメラリンクケーブル |
|
POCLP-10-PL*
|
26ピンMDR
|
26ピンMDR
|
10m
|
低背、PoCL対応、耐屈曲標準カメラリンクケーブル |
|
カスタマイズケーブル
|
||||
|
POCLP*-x.x-PL*
|
引出方向選択可
|
引出方向選択可
|
10ｍまで
|
低背、PoCL対応、耐屈曲標準カメラリンクケーブル |
PLの＊を引出方向”U”は上、”D”は下、に置き換え下さい。引出方向は下図をご参照ください。
CLCPの＊を引出方向”U”は上、”D”は下、”L”は左、”R”は右、に置き換え下さい。引出方向は下図をご参照ください。
引出し方向をストレートにご希望の場合、＊を無くして下さい。
X.Xを0.5メートル単位でご希望のメートル数に置き換え下さい。
その他コネクタカスタムも可能です。弊社へお問合せ下さい。
