フォトダイオード

製品名称/型番

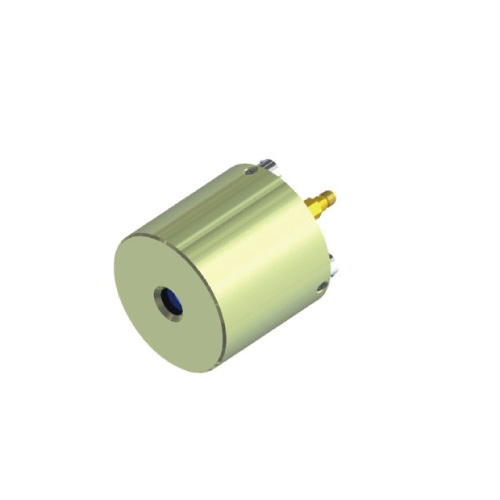

DS041 Photodiode
メーカー名
PHOTEK社
類別/応用
科学用途光電子増倍管
説明
フォトダイオードは、超高速の光学イベントを検出するためのデバイスです。 光が当たると電気出力を生成し、内部ゲインはありませんが、広いダイナミックレンジで動作します。 PHOTEK社フォトダイオードの立ち上がり時間は100ps未満で、10mm、25mm、または40mm直径の光電入力面から選択できます。

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

特徴
•10mm、25 mm、40mmの有効入力径
•高ダイナミックレンジ
•一体型50Ω出力
•5amp/cm2リニア応答
•立ち上がり時間<100ps
•応答> 3 GHz

応用
•サブナノ秒光パルスの検査
•光トリガー
•原子力研究

標準品:
下記は標準製品です。 お客様のアプリケーション用に適した光電子増倍管のカスタムデザインも承りますので、お問い合わせ下さい。

型 番 説  明 寸 法
PD010 10mm有効径フォトダイオード
PD025 25mm有効径フォトダイオード
PD040 40mm有効径フォトダイオード
