Demagnifiers (縮小型イメージ管)

製品名称/型番
Demagnifiers (縮小型イメージ管)
メーカー名
PHOTEK社
類別/応用
科学用途光電子増倍管
説明

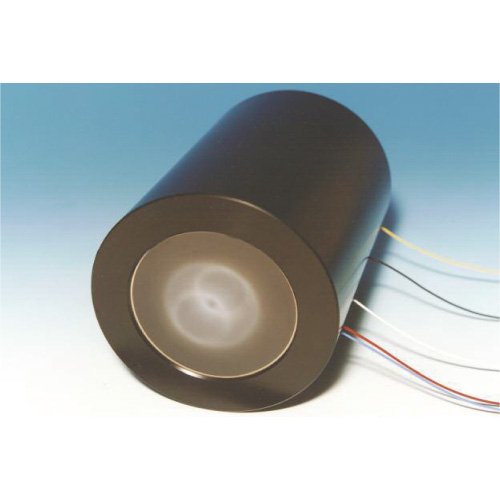

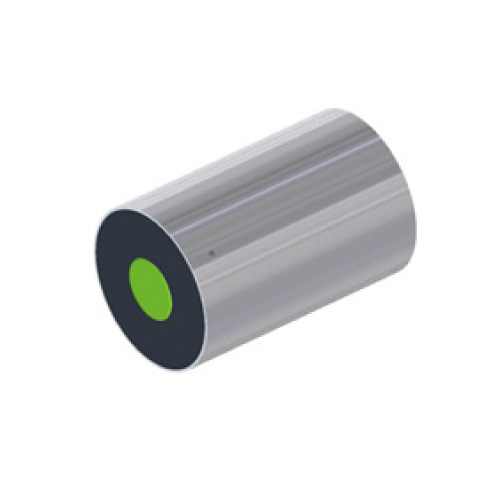

縮小型イメージ管は、画像サイズの縮小が必要な光粒子検出用途に使用できる静電集束型電子管です。入力径は直径47 mm、80 mm、または150mmから選択できます。高ダイナミックレンジ、高解像力であるゆえ、光テーパーファイバーの代替品として使用されます。

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

特徴
•47mm、80 mm、150mmの入力直径
•倍率0.1~0.6
•ゲート可能
•歪み<5%未満
•第1世代イメージインテンシファイア、高ダイナミックレンジ

応用
•X線イメージング
•ベータオートラジオグラフィー(放射線写真法)
•ダイナミックX線撮影
•原子核物理学
•X線結晶学
•非破壊検査

標準品:
以下のリストは標準製品です。 お客様のアプリケーション用に適した縮小型イメージ管のカスタムデザインも承りますので、お問い合わせ下さい。

型 番 説  明 寸 法
長さ 直径 最大直径 有効直径 アクティブ出力
DM47:25 47 → 25ズーム縮小 123mm 77mm 47mm 45mm 25mm
DM80:40 80 → 40ズーム縮小 180mm 110mm 80mm 76mm 40mm
DM150:40 150 → 40ズーム縮小 376mm 250mm 150mm 140mm 40mm
