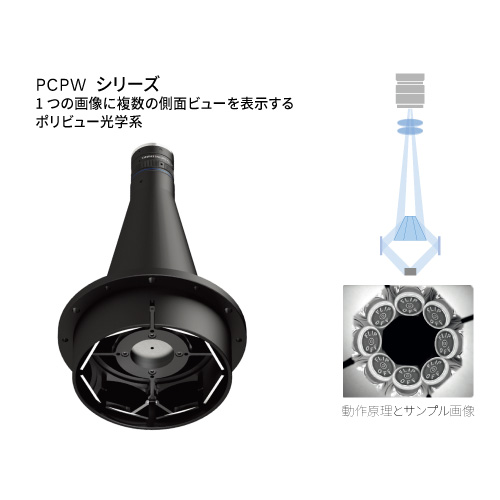

テレセントリックレンズ 360° PCPWシリーズ | 動作原理とサンプル画像 | Opto Engineering テレセントリックレンズ 360° PCPWシリーズ | 動作原理とサンプル画像 | Opto Engineering
製品名称/型番
テレセントリックレンズ
メーカー名
Opto Engineering(オプトエンジニアリング)
類別/応用
説明
Opto Engineering(オプトエンジニアリング)は、イタリアに本社を置く光学機器メーカーです。2002年の設立以来、産業用画像処理分野において高品質な光学部品、カメラ、照明、ソフトウェアの設計・製造を行っています。世界中の顧客に製品を提供し、特に機械視覚(マシンビジョン)分野で高い評価を得ています。

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

製品についてのお問い合わせ

Opto Engineering(オプトエンジニアリング)、テレセントリック企業

テレセントリックレンズを選ぶ理由|Opto-engineering(オプトエンジニアリング)

Opto Engineering(オプトエンジニアリング)は、幅広いセンサーサイズと倍率をカバーするテレセントリック レンズの広範な製品群を備え、テレセントリック技術の世界的リーダーの1つです。


テレセントリックレンズは、あらゆる視覚ベースの測定システムの主要コンポーネントであり、エントセントリック光学系の限界のほとんどを克服します。


テレセントリックレンズを選ぶ理由

テレセントリックレンズはレンズの光軸に平行な光線のみを受け入れ、次のことを保証します:

  • 遠近感の誤差なし
  • 一定の倍率
  • 画像の歪みが少ない
  • 画像の解像度とコントラストが高い
  • エッジ位置の不確実性や境界効果がない
  • 被写界深度が深い
テレセントリックレンズを選ぶ理由|Opto-engineering(オプトエンジニアリング)

テレセントリック光学系の幅広いラインナップ


テレセントリック光学系の幅広いラインナップ

多様な応用分野と優れた事例

  • チリのベラ・C・ルビン天文台にある最大の望遠鏡 CCD カメラの 189 個のセンサーの調整と組み立て。|OPTO Engineering(オプトエンジニアリング)

    チリのベラ・C・ルビン天文台にある 最大の望遠鏡 CCD カメラの 189 個 のセンサーの調整と組み立て。

  • 製薬業界における針先の高精度測定。|OPTO Engineering(オプトエンジニアリング)

    製薬業界における針先の高精度測定。

  • 2012 年にノーベル医学賞を受賞した山中博士の研究プロジェクトで使用された幹細胞の画像化。|OPTO Engineering(オプトエンジニアリング)

    2012 年にノーベル医学賞を受賞した山中博士の研究プロジェクトで使用された幹細胞の画像化。

  • 電気自動車のエンジン ステーターの検査。|OPTO Engineering(オプトエンジニアリング)

    電気自動車のエンジン ステーターの検査。


CORE & CORE PLUS テクノロジー

CORE & CORE PLUS テクノロジー|OPTO Engineering(オプトエンジニアリング)
  • 特許取得済みの独自の光学設計
  • 従来のテレセントリックレンズより最大 70% 小型の CORE モデル
  • 優れた光学性能
  • 適合するテレセントリック照明装置
  • CORE PLUS モデルは広い視野角向けに設計されています
CORE & CORE PLUS テクノロジー受賞と特許取得済|OPTO Engineering(オプトエンジニアリング)

省スペース設計

省スペース設計|OPTO Engineering(オプトエンジニアリング)

品質への情熱

テレセントリックレンズはすべてテスト済みで、測定された光学パラメータを含む詳細なテストレポートが付属しています。

品質への情熱|OPTO Engineering(オプトエンジニアリング)

テレセントリックレンズ シリーズ 一覧

液体レンズ技術を採用したテレセントリックレンズ

レンズシリーズ 倍率 マウント 実効F値 ハイライト
TECLシリーズ テレセントリック液体レンズ TECLシリーズ|OPTO Engineering
液体レンズを内蔵したテレセントリック光学系
0.243x-3.5x Cマウント
  • • テレセントリック光学系の拡張された被写界深度
  • • 低歪みと優れた光学性能
  • • 遠隔で高速かつ正確な焦点の変更
  • • さまざまな業界の検査および測定アプリケーションに適した汎用性
テレセントリック液体レンズ TCEL | 応用例 | Opto Engineering
TCZEL シリーズ テレセントリックデュアル液体レンズ TCZEL |OPTO Engineering
デュアル液体レンズ技術を採用したテレセントリック ズーム レンズ特許取得済み
0.18x-0.5x Cマウント
  • • デュアル液体レンズ技術で最大限の汎用性を実現
    2 つの内蔵液体レンズの相乗効果により、倍率と作動距離の両方を調整
  • • 摩耗の低減
    可動光学機械部品なし
  • • リモートで正確にフォーカスとズームを変更
  • • 従来のズームよりも高速
    液体レンズ技術により、数ミリ秒で操作可能
テレセントリックデュアル液体レンズ TCZEL | 応用例 | Opto Engineering

クラシック( CLASSIC ) テレセントリックレンズ

レンズシリーズ 倍率 マウント 実効F値 ハイライト
TC シリーズ テレセントリックレンズ TCシリーズ|OPTO Engineering
2/3 インチまでのセンサー用バイテレセントリックレンズ
0.025-2x Cマウント 8-14
  • • バイテレセントリック性
  • • 低歪みと優れた光学解像度
  • • フィルターの挿入が簡単
  • • 固定絞りで信頼性と堅牢性が向上
  • • カメラ位相調整機能付きモデルで簡単に統合可能
  • • 測定された光学パラメータを含む詳細なテストレポート
  • • フルレンジの適合するテレセントリック照明器具
テレセントリックレンズ TCシリーズ | 応用例 | Opto Engineering
TC1MHR シリーズ テレセントリックレンズ TC1MHRシリーズ|OPTO Engineering
1/1.2 インチまでのセンサー用テレセントリックレンズ
0.45-0.69x Cマウント 8-11
  • • 歪みが少なく、光学解像度に優れています
  • • フィルターの挿入が簡単
  • • 固定絞りで信頼性と堅牢性が向上
  • • カメラ位相調整機能付きモデルで簡単に統合可能
  • • 測定された光学パラメータを含む詳細なテストレポート
  • • フルレンジのテレセントリック照明器具
テレセントリックレンズ TC1MHRシリーズ | 応用例 | Opto Engineering
TC2MHR シリーズ テレセントリックレンズ TC2MHR シリーズ|OPTO Engineering
1 インチまでのセンサー用テレセントリック レンズ
0.053-0.768x Cマウント 8-16
TC3MHR シリーズ テレセントリックレンズ TC3MHRシリーズ|OPTO Engineering
1.1 インチまでのセンサー用テレセントリック レンズ
0.059-0.850x Cマウント 8-11
TC4MHR シリーズ テレセントリックレンズ TC4MHR シリーズ|OPTO Engineering
4/3インチまでのセンサー用テレセントリック レンズ
0.059-4x Cマウント
Fマウント
Jマウント (M42x1 FD 12)
8-18

コンパクトテレセントリックレンズ

レンズシリーズ 倍率 マウント 実効F値 ハイライト
TC CORE シリーズ コンパクトテレセントリックレンズ TC COREシリーズ|OPTO Engineering
2/3 インチまでのセンサー用コンパクトバイテレセントリック レンズ
0.052-0.184x Cマウント 8
  • • 非常にコンパクトな形状
  • • 優れた解像度と低歪み
  • • 柔軟性とスマートな統合
  • • 測定された光学パラメータを含む詳細なテストレポート
  • • 一致するコンパクトなテレセントリック照明器のフルレンジ
コンパクトテレセントリックレンズ TC COREシリーズ | 応用例 | Opto Engineering
TC1MHR CORE シリーズ TC1MHR CORE シリーズ|OPTO Engineering
1/1.2 インチまでのセンサー用コンパクトテレセントリック レンズ
0.087-0.222x Cマウント 8
TC2MHR CORE シリーズ TC2MHR CORE シリーズ|OPTO Engineering
最大 1 インチのセンサー用コンパクトテレセントリック レンズ
0.104-0.267x Cマウント 8
TC3MHR CORE シリーズ TC3MHR CORE シリーズ|OPTO Engineering
最大 1.1 インチのセンサー用コンパクトテレセントリック レンズ
0.118-0.303x Cマウント 8
TC4MHR CORE シリーズ TC4MHR CORE シリーズ|OPTO Engineering
4/3 インチまでのセンサー用コンパクトテレセントリック レンズ
0.143-0.366x C, F, J 8
TC CORE PLUS シリーズ コンパクトテレセントリックレンズ TC CORE PLUS シリーズ|OPTO Engineering
最大 2/3 インチのセンサーに対応したコンパクトな大型 FOV バイテレセントリック レンズ
0.027-0.059x Cマウント 8 コンパクトテレセントリックレンズ TC CORE PLUSシリーズ | 応用例 | Opto Engineering
TCHR CORE PLUS シリーズ コンパクトテレセントリックレンズ TCHR CORE PLUSシリーズ|OPTO Engineering
最大 4/3 インチのセンサーに対応するコンパクトな大きい FOV テレセントリック レンズ
0.053-0.117x C, F 10-14 コンパクトテレセントリックレンズ TCHR CORE PLUSシリーズ | 応用例 | Opto Engineering

固定作動距離テレセントリックレンズ

レンズシリーズ 倍率 マウント 実効F値 ハイライト
TCLWD シリーズ 固定作動距離テレセントリックレンズ TCLWD シリーズ|OPTO Engineering
2/3 インチまでのセンサー用
132 mm 動作距離
テレセントリック レンズ
0.5-3.5x Cマウント 12-24
  • • 高いテレセントリック性
  • • 優れた光学解像度
  • • 固定された長い動作距離
  • • 高い開口数
  • • 測定された光学パラメータを含む詳細なテストレポート
  • • 互換性のある照明器具とアクセサリの完全な範囲
固定作動距離テレセントリックレンズ TCLWDシリーズ | 応用例 | Opto Engineering
TCLWD3M シリーズ TCLWD3M シリーズ|OPTO Engineering
1.1 インチまでのセンサー用
固定動作距離
テレセントリック レンズ
0.200-1x Cマウント 8-12

同軸テレセントリックレンズ

レンズシリーズ 倍率 マウント 実効F値 ハイライト
TCCX シリーズ 同軸テレセントリックレンズ TCCX シリーズ|OPTO Engineering
2/3 インチまでのセンサー用
132 mm 動作距離同軸
テレセントリック レンズ
0.5-3.5x Cマウント 12-24
  • • 優れた光学解像度
  • • 大きな開口数
  • • コンパクトな内蔵照明
  • • 固定された長い作動距離
  • • 簡単な回転位相調整
  • • 詳細なテストレポート
同軸テレセントリックレンズ TCCXシリーズ | 応用例 | Opto Engineering

3D テレセントリックレンズ

TCSM シリーズ TCSM シリーズ|OPTO Engineering
2/3 インチまでのセンサーに対応するシャインプルーフ調整機能付き 3D バイテレセントリックレンズ
Cマウント 8
  • • 傾斜調整による斜め測定
  • • 放射状に歪みのない画像
  • • バイテレセントリック性

フラット(FLAT)テレセントリックレンズ

レンズシリーズ 倍率 マウント 実効F値 ハイライト
TC4K シリーズ フラット(FLAT)テレセントリックレンズ TC4Kシリーズ|OPTO Engineering
4k ラインスキャンセンサー用
フラット テレセントリック レンズ
0.159-0.479x Fマウント
Nマウント (M42x1 FD 10.56)
Jマウント (M42x1 FD 12)
16
  • • 簡単に統合できるコンパクトなフラット設計
  • • 回転位相とフォーカスの調整が簡単
  • • 互換性のある LTCL4K フラット テレセントリック照明装置および偏向ミラー
  • • 測定された光学パラメータを含む詳細なテスト レポート
フラット(FLAT)テレセントリックレンズ TC4Kシリーズ | カムシャフト測定 | 応用例 | Opto Engineering

テレセントリック光学ベンチ

レンズシリーズ 倍率 マウント 実効F値 ハイライト
TCBENCH シリーズ テレセントリック光ベンチ TCBENCH シリーズ |OPTO Engineering
精密測定用テレセントリック光学ベンチ
0.093-1x Cマウント 8-11
  • • 組み立て済み、調整済みのプレアッセンブリー
  • • 最高の光学性能
  • • 非対比測定精度
  • • 測定された光学パラメータを含む詳細なテストレポート
テレセントリック光ベンチ TCBENCH シリーズ | 注射器本体の高精度計測 | 応用例 | Opto Engineering

クラシック(CLASSIC)大型センサー用テレセントリックレンズ

レンズシリーズ 倍率 マウント 実効F値 ハイライト
TC10M シリーズ クラシック大型センサー用テレセントリックレンズ TC10M シリーズ|OPTO Engineering
APS-C までのセンサーおよび 4k ラインスキャンカメラ用テレセントリックレンズ
0.075-0.888x Fマウント
Jマウント (M42x1 FD 12)
8-11
  • • 大型センサーサイズに対応する広いイメージサークル
  • • 優れた解像度と低歪み
  • • シンプルで堅牢な設計
  • • 直径 372 mm までの FOV に対応する幅広いモデル
  • • 測定された光学パラメータを含む詳細なテストレポート
クラシック大型センサー用テレセントリックレンズ TC10Mシリーズ | 応用例 | Opto Engineering
TC12M シリーズ クラシック大型センサー用テレセントリックレンズ TC12M シリーズ|OPTO Engineering
APS-H までのセンサーおよび 4k ラインスキャンカメラ用テレセントリックレンズ
0.1-1.825x Fマウント
Jマウント (M42x1 FD 12)
8-16
TC16M シリーズ クラシック大型センサー用テレセントリックレンズ |OPTO Engineering
最大 43.3 mm のセンサーおよび 8k ラインスキャンカメラ用テレセントリックレンズ
0.116-3x Fマウント
Qマウント (M58x0.75 FD 6.56)
Kマウント (M58x0.75 FD 12.96)
8-18
TCSE シリーズ テレセントリックレンズ TCSEシリーズ TCSE シリーズ|OPTO Engineering
4/3 インチ、APS-C、APS-H、フル フレーム センサー用の高解像度テレセントリックレンズ
0.366-2.750x Fマウント
Jマウント (M42x1 FD 12)
Iマウント (M58x0.75 FD 11.46)
8-32
  • • 優れた解像度と低歪み
  • • 長い作動距離
  • • 可変絞り付きモデル
  • • NIR 波長範囲での使用に最適化されたモデル
テレセントリックレンズ TCSEシリーズ | チップ検査、太陽電池の検査 | 応用例 | Opto Engineering

液体レンズ技術を採用した固定焦点レンズ

レンズシリーズ 焦点距離 マウント 実効F値 ハイライト
EL5MP シリーズ 固定焦点液体レンズEL5MP シリーズ|OPTO Engineering
5 MP 固定焦点距離レンズ液体レンズ技術を使用した最大 2/3 インチのセンサー用
6-25mm Cマウント 5.6
  • • 電子駆動の液体レンズにより、数ミリ秒で正確かつ高速なオートフォーカスを実現
  • • 取り付けが簡単
  • • 精密な熱補正アルゴリズムにより、高い再現性を実現
  • • 堅牢な設計
    10億サイクル以上の寿命が保証されています。
固定焦点液体レンズ EL5MPシリーズ | ロボットによる高速ピックアンドプレース誘導 | 応用例 | Opto Engineering

マクロレンズと固定焦点距離レンズ

レンズシリーズ 焦点距離 マウント 実効F値 ハイライト
EN5MP シリーズ マクロレンズと固定焦点距離レンズ EN5MP シリーズ|OPTO Engineering
マクロレンズと固定焦点距離レンズ
最大 2/3 インチのセンサーに対応した、コスト効率の高い 5 メガピクセル固定焦点距離レンズ
8-75mm Cマウント
  • • 高品質/価格比
  • • 可変絞り
  • • 手動フォーカス調整
マクロレンズと固定焦点距離レンズ EN5MP シリーズ | Opto Engineering
レンズシリーズ 倍率 マウント 実効F値 ハイライト
MC シリーズ マクロレンズと固定焦点距離レンズ MC シリーズ|OPTO Engineering
2/3 インチまでのセンサーに対応した、歪みがほぼゼロのマクロレンズ
0.1-6x Cマウント 5.9-38
  • • 優れた解像度
  • • 固定絞りにより信頼性と堅牢性が向上
  • • 優れた解像度
  • • コンパクトで堅牢な設計
  • • 近距離検査用に設計
マクロレンズと固定焦点距離レンズ MCシリーズ | 表面の傷の検査、金属のディスクの計測 | 応用例 | Opto Engineering
MC3M シリーズ MC3M シリーズ|OPTO Engineering
歪みがほぼゼロのマクロレンズ 1.1 インチまでのセンサーに対応
0.1-6x Cマウント 5.6-36
MCSM3M1-025X マクロレンズと固定焦点距離レンズ MCSM3M1-025X|OPTO Engineering
最大 1.1 インチのセンサーに対応するシャインプルーフ調整機能付き可変マクロレンズ
0.1-6x Cマウント
  • • 精密なシャインプルーフマウント
  • • 最適な解像度と低歪み
  • • 幅広い倍率と視野角をサポート
  • • C マウント
  • • コンパクトで堅牢な設計
マクロレンズと固定焦点距離レンズ MCSM3M1-025X | 応用例 | Opto Engineering
MC3M3-03X マクロレンズと固定焦点距離レンズ MC3M3-03X|OPTO Engineering
1.1 インチまでのセンサーに対応した、ほぼゼロの歪みを実現するマルチ構成マクロ レンズ
0.1-3x Cマウント 5.6-20.5
  • • 幅広い倍率
  • • 固定絞り
  • • どの倍率でも最適な解像度と低歪み
  • • さまざまなサイズの物体の検査に最適
  • • 手動フォーカス調整
マクロレンズと固定焦点距離レンズ MC3M3-03X | 応用例 | Opto Engineering

360°ビューレンズ

360°ビューレンズ 外部の検査

PC シリーズ テレセントリックレンズ 360° PC シリーズ|OPTO Engineering
1 台のカメラで 360° 上面および側面ビューを実現するペリセントリック レンズ

  • • 迅速かつ信頼性の高い完全な上面および側面検査
  • • 対象物の直径 7.5 ~ 60 mm
  • • 最大視野角 24°
  • • 高速画像分析
テレセントリックレンズ 360° PCシリーズ | 小瓶のOCRおよびマトリックスコードの読み取り | 応用例 | Opto Engineering
PCCD シリーズ テレセントリックレンズ 360° PCCD シリーズ|OPTO Engineering
1台のカメラで360°上面と側面の視野をカバーできる反射屈折レンズ

  • • 小さな物体の 360° イメージング
  • • 物体の直径 7.5 ~ 75 mm
  • • 非常に広い横方向の視野角
  • • コンパクト
  • • 高解像度
  • • 完璧な色補正
テレセントリックレンズ 360° PCCDシリーズ | 小瓶の密閉状態を確認する(フリップ オフ キャップ) | 応用例 | Opto Engineering
PCCDLシリーズ テレセントリックレンズ 360° PCCDLシリーズ|OPTO Engineering
1/2インチ – 1.1インチセンサーと大きなFOV用のペリセントリック
反射屈折レンズ

  • • 対象物の直径は 10 ~ 110 mm
  • • 1 つのモデルでさまざまなセンサー サイズに対応
  • • 横方向の視野角が非常に広い (35°)
  • • 高解像度で上面と側面を検査
テレセントリックレンズ 360° PCCDLシリーズ | 化粧品容器のキャップの検査、食品缶の検査 | 応用例 | Opto Engineering

360°ビューレンズ 内側の検査

HC シリーズ テレセントリックレンズ 360° HC シリーズ|OPTO Engineering
キャビティの内側と底部を 360° 検査するためのハイパーセントリック レンズ

  • • 1 台のカメラで中空の物体に完璧に焦点を合わせます
  • • 外側から空洞を検査します
  • • 光線がボトルネックや狭い開口部を通過する特別な設計です
  • • 非常に高い被写界深度と柔軟性を備えています
  • • 広い視野角
  • • 手動フォーカス調整と可変絞り
  • • 1:3 サイズ比の物体に最適化されています
テレセントリックレンズ 360° HCシリーズ | ボトルの検査、中空機械部品の検査 | 応用例 | Opto Engineering
PCHIL シリーズ テレセントリックレンズ 360° PCHIL シリーズ|OPTO Engineering
360°内部ビュー用の大口径穴検査レンズ

  • • 穴の開いた物体に完璧に焦点を合わせます
  • • 外側からキャビティを検査します
  • • 物体の直径は 10 ~ 120 mm
  • • 非常に深い被写界深度
  • • 広い視野角
  • • 高速で繰り返し可能なオートフォーカスを実現する統合型液体レンズ技術を搭載したモデル
テレセントリックレンズ 360° PCHILシリーズ | キャビティ検査 | 応用例 | Opto Engineering
PCBP シリーズ テレセントリックレンズ 360° PCBPシリーズ |OPTO Engineering
パノラマ空洞画像化および内部からの測定用のボロスコーププローブ

  • • 内部からの空洞の検査
  • • 対象物の直径は 5.5 mm 以上
  • • 高解像度
  • • 内蔵照明
  • • 傷の検出と表面欠陥の強調
  • • 高速で繰り返し可能なオートフォーカスを実現する統合型液体レンズ技術を搭載したモデル
テレセントリックレンズ 360° PCBPシリーズ | 小型機械ボアの検査 | 応用例 | Opto Engineering

360°ビューレンズ マルチビューレンズ

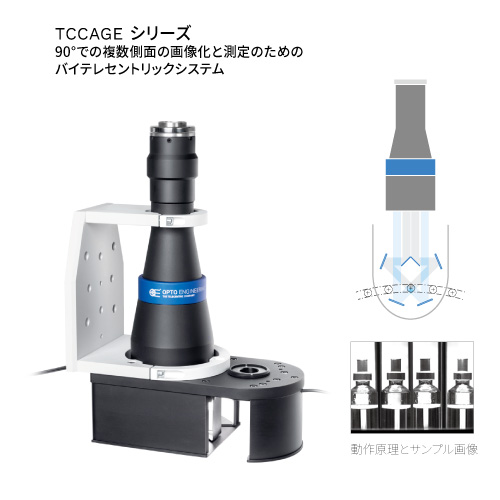

TCCAGE シリーズ TCCAGE シリーズ|OPTO Engineering
90°での複数側面の画像化と測定のためのバイテレセントリックシステム

  • • 4 つの直交ビューによる 90° 横方向イメージング
  • • 8 x 32 ~ 16 x 68 mm の物体直径 x 高さ範囲
  • • 高解像度とテレセントリック性
  • • 内蔵の高出力上部および背面照明
  • • 細長い物体の検査と複数の測定アプリケーション
カニューレの寸法測定 | テレセントリックレンズ TCCAGE | 応用例 | Opto Engineering

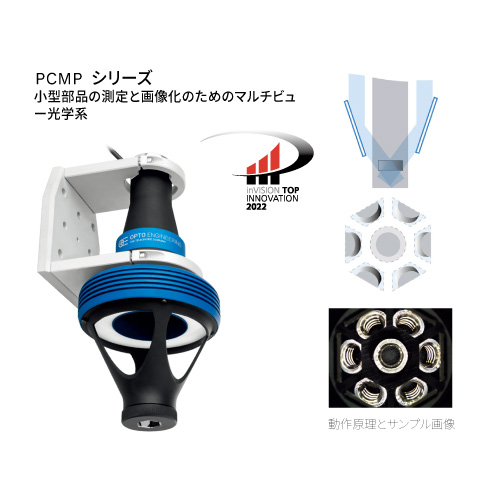

PCMP シリーズ PCMP シリーズ|OPTO Engineering
小型部品の測定と画像化のためのマルチビュー光学系

  • • 対象物の直径 1 ~ 10 mm
  • • 視野角 37°
  • • 被写界深度が高く、テレセントリックな視野
  • • 統合照明
半導体の検査と測定 | テレセントリックレンズ PCMP | 応用例 | Opto Engineering
PCPW シリーズ PCPW シリーズ|OPTO Engineering
1 つの画像に複数の側面ビューを表示するポリビュー光学系

  • • 1 回の撮影で 8 つの異なる視点からの画像。
  • • 対象物の直径 30 ~ 50 mm
  • • 視野角 45°
  • • 非常に高い解像度と画像輝度
  • • 内面と外面の完全な検査
シリンジチューブのひび割れ検出 | テレセントリックレンズ PCPW | 応用例 | Opto Engineering
