IOI VOLUCAM

製品名称/型番
VOLUCAM
メーカー名
IOI 社
類別/応用
説明
ボリュメトリックビデオキャプチャスタジオ専用に設計されたカメラでワークフローの高速化、スタジオ構成の簡素化、サポート時間の短縮を実現します。記録の進行中にレンダリングファームのストレージに直接データを転送できるようにすることで処理の遅延を解消します。内部大容量ストレージは、生のビデオをバッファリングしカメラの10GigE光ファイバーポートは、バッファリングされたビデオを10GigEスイッチを介してレンダリングファームのストレージに同時に転送します。一時的なビデオストレージにはPCクラスターが不要となり、また、ハードウェアとケーブルの削減によりスタジオの構成が大幅に簡素化され操作、サポートが容易になります。オプションでカメラのロスレス圧縮エンジンを有効にして録画時間を延長することもできます。その他のカメラ機能には、精密なマルチカメラ同期、LTC入力、12G-SDIによるライブビデオ出力、CマウントおよびCanon EFマウントレンズ用の交換可能なレンズマウント、そして、大規模スタジオ構成でカメラ設定を管理するオプションのカメラ制御ソフトウェアが含まれます。

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

内部録画機能付きビデオカメラ

Volucamは、コンパクトでマルチフォーマットの可変フレームレートビデオカメラで、内部にRAWビデオ録画があります。 さまざまなCMOSセンサーがサポートされており、最大26.2MPの高解像度ビデオまたは300fps以上の高フレームレートHDビデオ録画のオプションが可能です。 設定と操作が簡単なこのカメラは、ボリュームビデオキャプチャスタジオ、ライトフィールドキャプチャアレイ、マルチアングルモーション分析システムなどの同期マルチカメラビデオ録画アプリケーションに最適です。

高性能画像センサー

ソニーとGpixelの異なる高品質CMOSイメージセンサーを特徴とするさまざまなVolucamモデルが利用可能です。 解像度オプションの範囲は0.4MP〜26.2MPで、ほとんどのモデルはモーションアーティファクトを排除する電子グローバルシャッター機能を備えています。 これらのセンサーは、毎秒数百フレームの連続可変フレームレートをサポートし、アクティブ解像度は各センサーの最大値まで任意に調整でき、異なるアスペクト比(4:3、16:9、1:1など)が可能です。 さまざまなセンサーは、1/3インチから1.1インチまでの光学フォーマットを備えています。

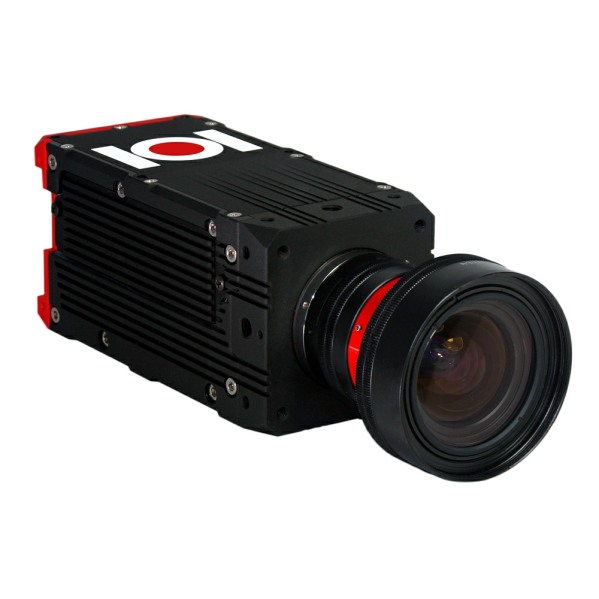

交換可能なレンズ

Volucamは、現在入手可能な数百のコンパクトレンズ間で簡単に交換できるネイティブCマウントレンズインターフェイスを備えています。 Cマウントレンズは、工業用および監視用イメージングで一般的に使用されています。 写真用光学機器など、他のタイプのレンズを取り付けるためのアダプターが用意されています。 キヤノンEFマウントレンズ用アダプターは、カメラと統合して、EFマウントレンズの焦点と絞りをリモートで調整できます。 CマウントをB4、PL、Canon FD、およびその他のマウントタイプに適合させるためのサードパーティのアダプターも利用できます。

高速10Gイーサネット

Volucamの最も便利な機能の1つは、10Gイーサネットの接続性です。 このインターフェイスは、すべての構成および操作制御コマンドに使用され、制御ソフトウェアへのライブビデオのストリーミングにも使用されます。 何よりも、このインターフェイスは、ビデオ録画をVolucamからネットワークでアクセス可能な共有フォルダーまたはNASに迅速に転送するために使用されます。 SFP +ポートが提供されており、銅線ケーブル接続またはマルチモードかシングルモードファイバーを使用した長距離光接続が可能です。


内部ビデオ録画

内蔵の高性能ソリッドステートドライブは、さらに処理するために10GbEインターフェイスを介して転送できるようになるまで記録を保存します。 容量は最大1920GBで、ストレージがいっぱいになる前に長いクリップ(または多くの短いクリップ)を記録できます。 ビデオファイルは、最大12ビット品質のRAW形式で保存されます。カラービデオは、ワークフローに進むまでデモザイク処理されません。 記録は、可逆コーデックを使用して非圧縮またはオプションで圧縮できます。 圧縮によりファイルサイズを小さくできるため、記録時間が長くなり、ネットワークを介したファイル転送時間が短縮されます。


マルチカメラの同期

マルチカメラアレイ、特にボリュームキャプチャアプリケーションでは、同期が重要です。 Volucamを使用すると、多くのカメラをシャッター同期および時間同期できるため、同時にキャプチャされたすべてのフレームが同じタイムスタンプを持ち、画像を関連付けることができます。 Volucamは、10GbEインターフェイスを介してIEEE-1588高精度時間プロトコルをサポートしています。 複数のカメラをグランドマスタークロックに同期させるか、1台のカメラをマスターとして動作させて、他のカメラ自体に時間を分配することができます。 他の同期オプションには、カメラ間のローカル同期のためのSMPTE LTC入力およびGPIOピンが含まれます。

ライブビデオ監視

低遅延、ダイレクトディスプレイ監視のために、Volucamには、最大60fpsでフルHDまたはウルトラHDビデオをストリーミングできる12G-SDIビデオ出力があります。 トリレベル同期入力により、実稼働環境の場合、SDI信号を同期基準に同期させることができます。 12G-SDIビデオ信号を転送、多重化、表示するためのインフラストラクチャの広範なエコシステムが存在し、多くのカメラのライブストリームをマスタースタジオモニターに同時に表示できます。 ライブビデオストリーミングも10GbEインターフェイスを介してサポートされており、これに使用される帯域幅は、ライブビデオストリームの解像度とフレームレートを調整することで調整できます。

簡素化された設定と操作

Volucamは、同期マルチカメラビデオ録画システムのセットアップをこれまでになく簡単にします。 典型的な設定では、複数のカメラを10GbEネットワークスイッチに接続し、1台のPCを制御ステーションとして使用します。 SDIモニタリング機器は、低遅延モニタリングに使用できます。 クライアントソフトウェアがコントロールステーションに提供されるか、Volucam SDKを使用してコマンドをカスタムソフトウェアアプリケーションに統合できます。 クライアントソフトウェアは、必要に応じてカメラを構成し、記録を開始し、リアルタイム監視のためにライブビデオを表示します。 記録が完了すると、カメラはファイルをネットワークアクセス可能な共有フォルダーまたはNASに送信し始め、サードパーティの処理ソフトウェアがそれらにアクセスできるようになります。





仕様

カメラモデル Volucam
CMOSイメージセンサー さまざまなSonyまたはGpixelセンサーオプションから選択します。下の表を参照してください。
記録メディア ソリッドステートストレージ、最大1920GBの容量
10ギガビットイーサネット カメラの構成と制御、ライブおよび再生ビデオストリーミング、高速ファイル転送
SFP +インターフェイス 光または銅線の10GbEケーブル(最大400mのMMファイバー、最大10kmのSMファイバー、最大100mのCAT6a)
PTP同期 IEEE1588 Precision Time Protocolをサポートして、マルチカメラの同期とフレームタイムスタンプをサポート
SMPTE LTC入力 LTC基準に関連するフレームタイムスタンプのタイムコード入力
SDIビデオ出力 ライブモニタリング出力、シングルリンク12G / 6G / 3G / HD-SDI、23.98-60fpsからUHDまたは1080pをサポート
トリレベル同期入力 SDIビデオ出力を同期するためのリファレンス入力
制御インターフェース IO IndustriesクライアントソフトウェアまたはSDK経由のカスタムアプリケーション、ネットワーク接続されたPC上で動作





機械的/電気的

寸法 62.0 mm x 62.0 mm x 135.0 mm
レンズマウント Cマウント; オプションのアクティブEFレンズマウントアダプターをサポート
カメラの取り付けポイント 4面すべて:1/4″-20 with 2x M4 x 0.7; 前面:4x M4 x 0.7
重量 670g(レンズなし)
所要電力 14W、12V DC
動作温度 0°C〜45°C、湿度20〜85%(非結露)





センサーオプション

センサー 最大解像度 光学フォーマット シャッター

最大 FPS

(8/10/12ビット)



録音時間

(8ビット、30 fps)

960GB



録音時間

(8ビット、30 fps)

1920GB

Sony Pregius IMX174 1920 x 1200 1/1.2″(13.4mm) Global 164/164/128 3時間48分 7時間38分
Sony Pregius IMX252 2064 x 1544 1/1.8″(8.9mm) Global 216/191/118 2時間45分 5時間31分
Sony Pregius IMX250 2464 x 2056 2/3″(11.1mm)
Global
163/144/89 1時間43分 3時間28分
Sony Pregius IMX255 4112 x 2176 1″(16.1mm) Global 93/88/63 58分 1時間58分
Sony Pregius IMX253 4112 x 3008 1.1″(17.6mm) Global 68/64/46 42分 1時間25分
Gpixel GMAX0505 5120 x 5120 1.1″(18.1mm) Global 41/36/30 20分 40分
ソニーEXMOR-R IMX183 5496 x 3672 1″(15.9mm) Rolling 26/26/22 29分* 58分*

                                                      *最大解像度5472×3268@30fps出力で計算時



寸法
