Imperx社製 IP67カメラ用レンズチューブ
製品名称/型番
Imperx社製 IP67カメラ用レンズチューブ
メーカー名
Imperx 社
類別/応用
説明

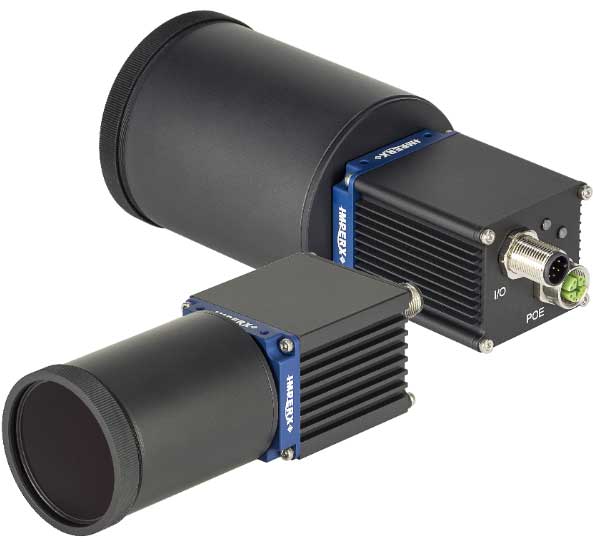

密閉されたIP67 Cマウントレンズチューブは、水、埃、砂、その他の汚染物質の侵入からレンズを保護します。 疎油性コーティングで覆われた清掃が簡単な前面透明ガラスは、指紋、汚れ、傷に強いです。PoEカメラを搭載したCheetah P67 GigEVisionで使用するために、内径44 mmおよび64 mmの可変長レンズチューブを提供しています。 IP67レンズチューブとケーブルを接続すると、カメラは30分間、最大1メートルの水没に耐えます。
マニュアルダウンロード
マニュアルダウンロード2
マニュアルダウンロード3
ソフトウェアダウンロード
ソフトウェアダウンロード2
ソフトウェアダウンロード3
技術図面：
IP67 Cマウントレンズチューブ、内径44 mm
| 品番 | 内側の長さL1 * | 外側の長さL2 |
| Tube-0044-0055（デフォルト） | 55 mm | 69 mm |
IP67 Cマウントレンズチューブ、内径64 mm
| 品番 | 内側の長さL1 * | 外側の長さL2 |
| Tube-0044-0055（デフォルト） | 80mm | 95mm |
*チューブの長さはカスタムで入手可能です。
分解図
対応カメラ
| 仕様 | P67-C1911 | P67-C2010 | P67-C2410 | P67-C3210 | P67-C4010 | P67-C4110 |
| ソニーセンサーモデル | IMX429 | IMX265 | IMX264 | IMX428 | IMX267 | IMX304 |
| 解像度（MP） | 2.86 | 3 | 5 | 7 | 9 | 12 |
| 解像度（H x V） | 1944 x 1472 | 2064 x 1544 | 2464 x 2056 | 3216 x 2208 | 4112 x 2176 | 4112 x 3008 |
| ピクセルサイズ（ミクロン） | 4.5 | 3.45 | 3.45 | 4.5 | 3.45 | 3.45 |
| 光学フォーマット | 2/3 “ | 1 / 1.8 “ | 2/3 “ | 1.1 “ | 1 “ | 1.1 “ |
| タイプ（カラー/モノ） | CM | CM | CM | CM | CM | CM |
| フレームレート（最大） | 40 | 36 | 22 | 16 | 13 | 9 |
| ダイナミックレンジ（dB） | 73 | 71 | 71 | 77 | 71 | 71 |
| 環境 | 動作時：-30°C〜+75°C（-40°C〜+85°Cテスト済み）。ストレージ：-40°C〜+85°C | |||||
仕様書
| 特徴 | チューブ-0044-0055 | チューブ-0064-0080 |
| 内径 | Ø44 mm | Ø64 mm |
| 外径 | Ø50 mm | Ø70 mm |
| 内側の長さ* | 55mm | 80mm |
| 外側の長さ | 69mm | 95mm |
| 保護ガラス | 透明ガラスØ49 mm x 2 mm、疎油性コーティング付き | 透明ガラスØ69 mm x 2 mm、疎油性コーティング付き |
| ハウジング | アルミニウム | アルミニウム |
注文情報
P67カメラをご注文の際は、カメラの注文コードを指定し、レンズのサイズに合ったIP67レンズチューブを選択してください。
| 部品番号 | 内径 | 内径* |
| チューブ-0044-0055 | Ø44 mm | 55 mm |
| チューブ-0064-0080 | Ø64 mm | 80 mm |
*チューブの長さはカスタムで入手可能です。
独自の顧客Cheetah注文コードを作成するには、各列から1つの要素を選択するだけです。サンプル注文コード：P67-C2010M-RC000 – 3 MP、モノクロ、高耐久性、Cマウントレンズ、フィルター/カスタマイズオプションなし（000（デフォルト）は、カラーカメラにIRフィルターがインストールされ、モノクロカメラにフィルターがないことを意味します。）
| インターフェイス | カメラ番号 | センサータイプ | 環境 | カスタマイズコード |
| P67 – Power over Ethernetを備えたGigEVision （IP67定格のエンクロージャー内） |
C1911（2.86 MP） | C –カラー | 耐久性（標準） | レンズマウント |
| C2010（3 MP） | M –モノクロR | C – Cマウント | ||
| C2410（5 MP） | ||||
| C3210（7.1 MP） | ||||
| C4010（9 MP） | ||||
| C4110（12 MP） |
