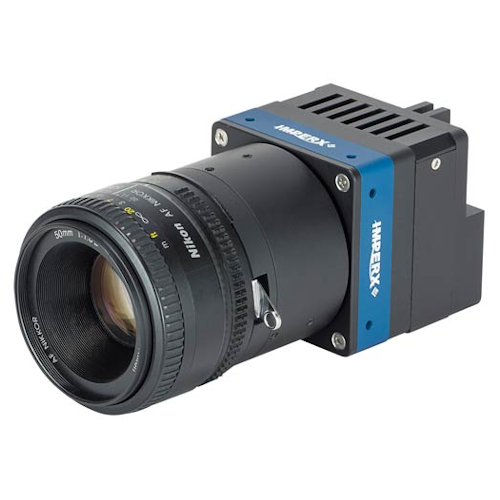

プログレッシブスキャンデジタルカメラ Cheetah C6410

製品名称/型番
Cheetah C6410
メーカー名
Imperx社
類別/応用
CCD・CMOSカメラ/工業用カメラ
説明
C6410は、産業用、科学用、医療用、航空宇宙用、輸送用などのアプリケーションに最適なコンパクト設計の最も技術的に高度で高耐久性のプログレッシブスキャンデジタルカメラです。システムの複雑さを軽減しインターフェイスの帯域幅を最大限に活用し使用可能な動作範囲を拡大するように調整された独自の機能が多数組み込まれています。APS-C光学フォーマットでネイティブ解像度6464 x 4852のSony Pregius IMX342グローバルシャッターCMOSイメージセンサーを備えGigEVisionPower over Ethernet出力で最大3.7フレーム/秒を実現します。CMOS技術は、制御されていない照明用途における超高輝度および鏡面反射の領域からスミアコラムを排除します。優れた感度、高速フレームレート、並外れたダイナミックレンジを持ち、ストロボ出力、トリガ入力、自動露出、複数のLUTによる自動ゲイン制御、その他の高機能機能をサポートしています。Cheetahシリーズは、優れた画質を提供し更に修正なしでImperxの生データへのフルアクセスができます。シンプルで直感的なGenICamTM準拠のユーザーインターフェースを使用して必要に応じて素早く画像補正を適用することができます。

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

製品についてのお問い合わせ

特徴

  • コンパクト設計
  • 高耐久性
  • グローバルシャッター
  • 広いダイナミックレンジ
  • 優れた感度
  • Power over Ethernetインターフェースを備えたGigEVision
  • カラーかモノクロで利用可
  • 超低固定パターンノイズ
  • 優れたブルーミング抑制
  • 自動露出とゲインコントロール（AEC / AGC）
  • ビニングとサブサンプリング
  • 自動及び手動ホワイトバランス
  • 内部/外部露光制御
  • プログラム可能な長時間露光モード
  • プログラム可能なトリガ
  • プログラム可能ストロボ
  • プログラム可能なルックアップテーブル
  • 欠陥画素補正、ホット画素補正、フラットフィールド補正
  • 動的伝達関数とガンマ補正
  • 多数のトリガーモード
  • 空中マッピングツール
  • フィールドアップグレード可能ファームウェア



仕様

特徴 仕様
解像度 6464×4852（31MP）
センサー Sony Pregius IMX342 CMOSカラー/モノ
 センサーフォーマット APS-C光学フォーマット
ピクセルサイズ 3.45ミクロン平方
インターフェース Power over Ethernet（PoE）付きGigEVision
フレームレート 3.7 fps（8ビット）、1.8 fps（10ビット/ 12ビットアンパック）、2.5 fps（10ビット/12ビットパック）
出力ビット深度 8ビット、10ビット、12ビット
センサーデジタル化 12ビット
シャッター グローバルシャッター（GS）
シャッター速度 1 μs / step、30 μs-16 s
ダイナミックレンジ 71 dB
アナログ/デジタルゲインコントロール 手動、自動： 0 dB-48 dB、480ステップ
デジタルゲイン 0.001倍の精度で1倍（0dB）から4倍（12dB）
デジタルオフセット -512～+ 511、1ステップずつ
AEC / AGC はい
露光制御 オフ、手動、外部、自動
関心領域（ROI） 2 ROI
トリガ入力 外部、パルス発生器、ソフトウェア
トリガーオプション エッジ、パルス幅、トリガフィルタ、トリガ遅延、デバウンス
トリガモード フリーラン、標準、高速
外部入力/出力 2 IN（OPTO、LVTTL）/ 2 OUT（OPTO、TTL）
レンズマウント Fマウント（デフォルト）、M42、EOS Canon
寸法 60.0 mm（W）×60.0 mm（H）×59.5 mm（L）
重量 未定
パワー 12 V DC（5 V-30 V）、1.5 A突入
環境 動作環境：-30℃～+ 75℃
保管環境：-40℃～+ 85℃
振動、衝撃 20G / 100G
規制 FCCパート15クラスA、CE、RoHS

波長感度特性グラフ
