Imperx C1921

製品名称/型番

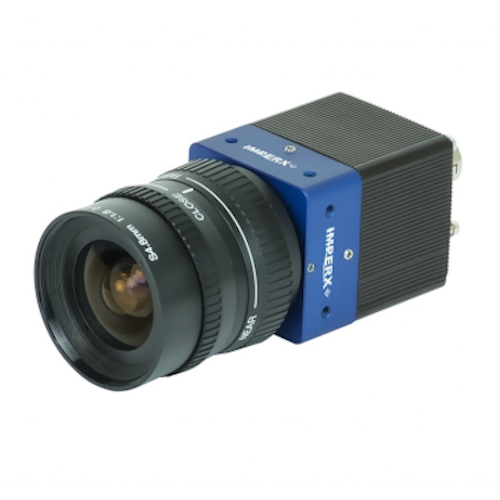

Cheetah C1921
メーカー名
Imperx社
類別/応用
CCD・CMOSカメラ/工業用カメラ
説明
C1921は、産業用、科学用、医療用、航空宇宙用、輸送用などの用途に最適なコンパクト設計の当社の最も技術的に高度で高耐久性のプログレッシブスキャンデジタルカメラです。システムの複雑さを軽減しインターフェースの帯域幅を最大化し使用可能な動作範囲を拡大するように調整された多数の独自の機能を組み込んでいます。2/3インチ光学フォーマットのネイティブ解像度1944 x 1472のSony Pregius IMX421グローバルシャッターCMOSイメージセンサーを搭載しておりCameraLinkフルパワーオーバーカメラリンク(PoCL)出力で最大毎秒174フレームを実現します。CMOS技術は、制御されていない照明用途における超高輝度及び鏡面反射の領域からスミアコラムを排除します。優れた感度、高速フレームレート、並外れたダイナミックレンジを持ち、ストロボ出力、トリガ入力、自動露出、複数のLUTによる自動ゲイン制御及びその他の優れた高機能をサポートしています。

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

特徴

  • コンパクト設計
  • 高耐久性
  • グローバルシャッター
  • 高速フレームレート
  • 広いダイナミックレンジ
  • 優れた感度
  • CameraLinkベース、ミディアム、フル w/PoCLインターフェース
  • カラーかモノクロで利用可
  • 超低固定パターンノイズ
  • 優れたブルーミング抑制
  • 自動露出とゲインコントロール(AEC / AGC)
  • ビニング(モノクロのみ)とサブサンプリング
  • 自動及び手動ホワイトバランス
  • 内部/外部露光制御
  • プログラム可能な長時間露光モード
  • プログラム可能なトリガ
  • プログラム可能ストロボ
  • プログラム可能なルックアップテーブル
  • 欠陥画素補正、ホット画素補正、フラットフィールド補正
  • 動的伝達関数とガンマ補正
  • 多数のトリガーモード
  • 空中マッピングツール
  • フィールドアップグレード可能ファームウェア



仕様

特徴 仕様
解像度 1944 x 1472(2.86 MP)
センサー Sony Pregius IMX421 CMOSカラー/モノ
センサーサイズ 2/3 “光学フォーマット
ピクセルサイズ 4.5ミクロン平方
インターフェース CameraLinkベース、ミディアム、フルw /PoCL
フレームレート 174 fps(8ビット)、143 fps(10ビット)、121 fps(12ビット)
出力ビット深度 8ビット、10ビット、12ビット
センサーデジタル化 8ビット、10ビット、12ビット
シャッター グローバルシャッター(GS)
シャッター速度 1 μs / step、5 μs-16 s
ダイナミックレンジ 77dB
アナログ/デジタルゲインコントロール 手動、自動: 0 dB-48 dB、480ステップ
デジタルゲイン 0.001倍の精度で1倍(0dB)から4倍(12dB)
デジタルオフセット -512~+ 511、1ステップずつ
AEC / AGC はい
露光制御 オフ、手動、外部、自動
関心領域(ROI) 2 ROI
トリガ入力 外部、パルス発生器、ソフトウェア、コンピューター
トリガーオプション エッジ、パルス幅、トリガフィルタ、トリガ遅延、デバウンス
トリガモード フリーラン、標準、高速
外部入力/出力 2 IN(OPTO、LVTTL)/ 2 OUT(OPTO、TTL)
レンズマウント Cマウント(デフォルト)

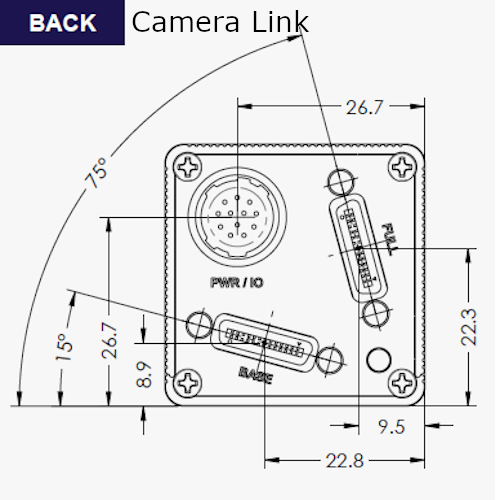

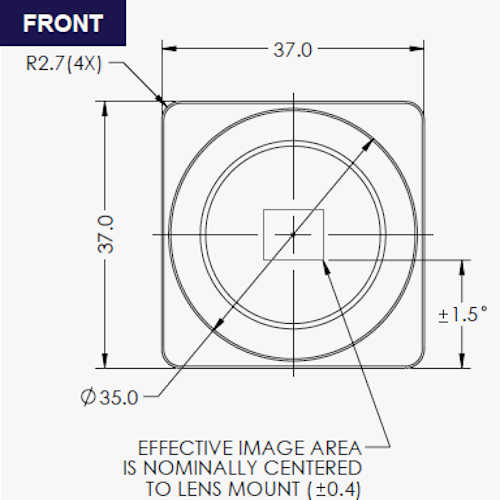

寸法 37.0 mm(W)x 37.0 mm(H)x 48.6 mm(L)
重量 91.8 g
パワー 12 V DC(5 V~30 V)、1.5 A突入
環境

動作環境:-30℃~+ 75℃

保管環境:-40℃~+ 85℃

振動、衝撃 20G / 100G
規制 FCCパート15クラスA、CE、RoH

波長感度特性グラフ
