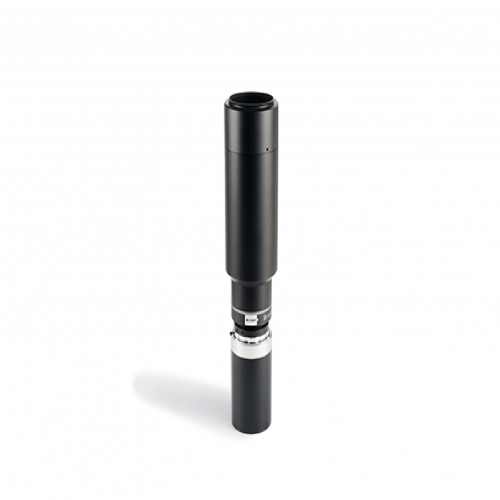

テレセントリックレンズ XF-PTL12257-M72-11.48-VI
製品名称/型番
XF-PTL12257-M72-11.48-VI
メーカー名
類別/応用
説明
マニュアルダウンロード
マニュアルダウンロード2
マニュアルダウンロード3
ソフトウェアダウンロード
ソフトウェアダウンロード2
ソフトウェアダウンロード3
| チップタイプ | 16kx3.5μm |
| チップ長さ | / |
| チップ幅 | / |
| 対角線 | 57.34 |
| 長いオブジェクトの視野 | 118 |
| 広い視野 | / |
| レンズの全長（mm） | 576.8 |
| 最大径（mm） | 166 |
| O / I（mm） | 848.30 |
| レンズインターフェース | M72インターフェース |
| 光学歪みの設計値（％） | 0.03 |
| 解像度（μm） | 15 @ F11 |
| 絞り | F6-F76 |
| 被写界深度（mm） | 5.1@F11 |
| 画像フィールド（mm） | 57.4 |
| テレセントリック設計値（°） | 0.04 |
| オブジェクトフィールドφ（mm） | 118.1 |
| 作動距離（mm） | 260 |
| 光学構造 | ダブルテレセントリック |
| 倍率（X） | 0.486 |
