2/3インチセンサーまで対応の高解像度テレセントリックレンズ(WD65mm)【評価機貸出中】

製品名称/型番
2/3インチセンサー テレセントリックレンズ WD65mm
メーカー名
CanRill
類別/応用
部品計測
説明
2/3インチセンサーまで対応高分解能テレセントリックレンズ、ワーキングディスタンス(WD)65mm、210lp/mmの超高分解能

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

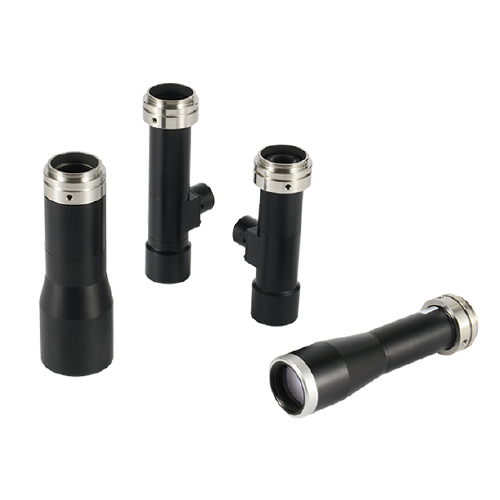

2/3インチセンサーまで対応の高解像度テレセントリックレンズ(WD65mm)

  • メガピクセル対応の高解像度テレセントリックレンズ
  • 0.5Xから6Xまでの広い倍率レンジ
  • 両端テレセントリック設計、対物側トテレセントリック設計
  • ワーキングディスタンス(WD)65mmで計16機種
  • 高分解能
  • コンパクトなデザイン
  • OIが短距離と高NA
  • 同軸タイプのホットスポットの低減
  • Cマウント
モデル 光学サイズ センサーの長さ(mm) センサー幅(mm) 対角(mm) FOVの長さ(mm) FOV幅(mm) レンズの長さ(mm) 最大直径(mm)
XF-MT05X65D 2/3 ‘ 8.45 7.07 11 16.9 14.1 105.1 36
XF-MT05X65 2/3 ‘ 8.45 7.07 11 16.9 14.1 102.1 36
XF-MT08X65 H 2/3 ‘ 8.45 7.07 11 10.6 8.8 98.3 30
XF-MT08X65D 2/3 ‘ 8.45 7.07 11 10.6 8.8 101.4 30
XF-MT1X65 2/3 ‘ 8.45 7.07 11 8.5 7.1 107.6 30
XF-MT1X65D 2/3 ‘ 8.45 7.07 11 8.5 7.1 110.6 30
XF-MT1.5X65D 2/3 ‘ 8.45 7.07 11 5.6 4.7 86.1 25
XF-MT1.5X65 2/3 ‘ 8.45 7.07 11 5.6 4.7 86.1 25
XF-MT2X65D 2/3 ‘ 8.45 7.07 11 3.9 3.3 88.2 25
XF-MT2X65 2/3 ‘ 8.45 7.07 11 3.9 3.3 88.2 25
XF-MT3X65D 2/3 ‘ 8.45 7.07 11 2.8 2.4 99.5 25
XF-MT3X65 2/3 ‘ 8.45 7.07 11 2.8 2.4 99.5 25
XF-MT4X65D 2/3 ‘ 8.45 7.07 11 2.1 1.8 103.1 25
XF-MT4X65 2/3 ‘ 8.45 7.07 11 2.1 1.8 103.1 25
XF-MT6X65 2/3 ‘ 8.45 7.07 11 1.4 1.2 129.3 25
XF-MT6X65D 2/3 ‘ 8.45 7.07 11 1.4 1.2 129.3 25
