光延長器 (USB 3.1／3.0 スタンドアローン) PHORCE
製品名称/型番
PHORCE (USB 3.1／3.0 スタンドアローン)
メーカー名
Phrontier Technologies社
類別/応用
画像取込・伝送機器/光ファイバエクステンダ
説明

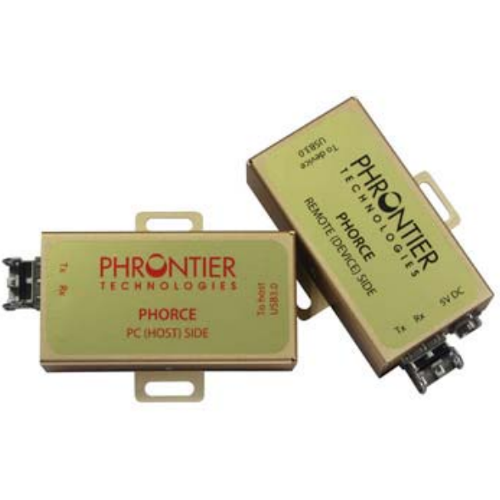

PHORCEシリーズは、通常の銅線ケーブルの伝送距離3メートルを超えてSuperSpeed USB3.0の接続を延長するためにデザインされました。PHORCEスタンドアローンは、PCモジュールとリモートモジュールの2つから成り、
PCモジュールは、直接、PCなどのホストのUSB3.1／3.0ポートに接続。リモートモジュールは、ユーザーのカメラ、外付けのハードディスク、コントロールパネル、その他USB3.1／3.0と互換性のあるディバイスと接続。PCとリモートモジュールの間に光ファイバーをセットすることで、PHORCEは、シングルモード／マルチモードのどちらのタイプの光ファイバでも300mの伝送距離を達成することができます。
主な特徴
- 5Gb/sの伝送帯域幅対応
- USB3.0ディバイス接続をサポート。但し、USB 2.0 には互換性なし
- マルチモード、シングルモードファイバー、CWDMテクノロジーと互換性あり
- 単芯光ファイバー（LC simplex）、Lucentコネクターに対応
- プラグアンドプレーなので、特にドライバーを必要としない
- システム状態を表すLDEインディケーター
- 低消費電力２W以下
- USBディバイスにUSBバスパワーを供給
- ロック装置でパワーコネクターを固定
- つまみねじロック装置でUSBコネクターを固定
- マウンティングウィングでインストールを固定
- 光アイソレーション
- コンパクトサイズ
アプリケーションズ
- 長距離USB3.0アクセサリー接続
- USB3ビジョンアプリケーション
- マシンビジョンアプリケーション
- インテリジェント交通制御システム
- 安全監視システム
- リモートデータストレージシステム
- 自動検査システム
- 科学、スポーツ、自動車検査への高解像度画像でリアルタイムな分析
技術仕様
モジュール仕様
| 取扱モデル | PHU30-M | PHU30-S | PHU30-SL | PHU30-Cxx | |
| * 最大リンク距離 | 300メートル (1000 ft) | ||||
| 波長 | 850nm | 1310nm | 1270/1330nm | CWDM grid | |
| 必要なファイバー数 | 2 | 2 | 1 | 2 | |
| 光コネクタ―タイプ | LC Duplex | LC Duplex | LC Simplex | LC Duplex | |
| ファイバータイプ | OM2 or OM3 MM | 9/125 um SM | |||
| 入力電圧 | 5V DC | ||||
| 標準パワー消費量 | 2W但しUSBバスパワーで給電されているディバイスは除く | ||||
| 動作環境温度（標準用） | ケース | 0 ~ 65℃ | |||
| 周囲 | 0 ~ 50℃ | ||||
| 動作環境温度 (工業用) | ケース | -40 ~ 80℃ | -20 ~ 80℃ | ||
| 周囲 | -40 ~ 65℃ | -20 ~ 65℃ | |||
| ストーレッジ温度 | -40 ~ 85℃ | ||||
| 寸法(長さ・幅・高さ)マウンティングウィンドを除く | 72×38×22mm 2.83×1.5×0.88 inches |
||||
| 重量 | PC module: 53g ; RE module: 58g | ||||
*伝送距離は、50/125μm OM3 MM fiberと9/125μm SM fiberを使用して推定された数値です。
電源仕様
| AC入力 | 100 ~ 240V AC |
| DC出力 | 2.0 A @ 5V DC |
| DC Jack Polarity | Center 5V |
| DCJack型番 | Switchcraft S760K |
寸法(mm)
注文情報
標準モデル
| 品番 | リンク距離 | ファイバータイプ | コネクタータイプ | 含まれるアイテム |
| PHU30-M | 300m（1000フィート） | 2x OM2またはOM3 MM fiber | LCデュプレックス | 1x PHU30-M-PCモジュール1x PHU30-M-REモジュール1x 10Wウォールマウント電源 |
| PHU30-S | 300m（1000フィート） | 2x SM fiber | LCデュプレックス | 1x PHU30-S-PCモジュール1 PHU30-S -RE module1x 10Wウォールマウント電源 |
| PHU30-SL | 300m（1000 ft） | 1x SM fiber | LCシンプレックス | 1x PHU30-SL-PC module1x PHU30-SL-RE module1x 10Wウォールマウント電源 |
工業用モデル
標準型番の末尾に「-T」を付けてください。
CWDMモデル（ユーザーは-PCと-REの両方の装置に波長を指定する必要があります）
| 注文部品番号 | Tx光波長 | Rxの光学範囲 | コネクタの種類 | 含まれるアイテム |
| PHU30-C27-xx | 1270 nm | 1260 ~ 1620 nm | LCデュプレックス | 1x PHU30-Cxx-PCモジュール 1x PHU30-Cxx-REモジュール 1x 10Wウォールマウント電源 |
| PHU30-C29-xx | 1290 nm | |||
| PHU30-C31-xx | 1310 nm | |||
| PHU30-C33-xx | 1330 nm | |||
| PHU30-C35-xx | 1350 nm | |||
| PHU30-C37-xx | 1370 nm | |||
| PHU30-C39-xx | 1390 nm | |||
| PHU30-C41-xx | 1410 nm | |||
| PHU30-C43-xx | 1430 nm | |||
| PHU30-C45-xx | 1450 nm | |||
| PHU30-C47-xx | 1470 nm | |||
| PHU30-C49-xx | 1490 nm | |||
| PHU30-C51-xx | 1510 nm | |||
| PHU30-C53-xx | 1530 nm | |||
| PHU30-C55-xx | 1550 nm | |||
| PHU30-C57-xx | 1570 nm | |||
| PHU30-C59-xx | 1590 nm | |||
| PHU30-C61-xx | 1610 nm |
アクセサリー
| 型名 | 詳細 |
| 618-TRG10R-5V-SW | 5V DC 出力の10W AC/DCアダプター |
| LC-LC-MD-xxM2 | ＬＣ − ＬＣデュプレックス５０ ／ １２５μｍ ＯＭ２ ＭＭファイバ。 xx =メートル単位の希望の長さ。 |
