PHORTE™ CoaXPress光伝送延長器

製品名称/型番
PHORTE
メーカー名
Phrontier Technology社
類別/応用
画像取込・伝送機器/光ファイバエクステンダ
説明
PHORTEはCoaXPressカメラ用の光ファイバ延長器です。最長で10 kmまでCoaXPressカメラのデータを長距離伝送可能です。

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

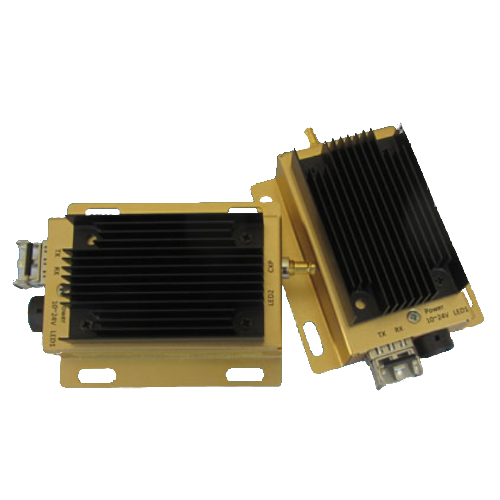

CoaXPressカメラ用光ファイバー延長器

PHORTEシリーズは、CoaXPress規格に準拠したカメラの伝送距離を光ファイバケーブルを使用して最長10kmまで延ばすことができる便利なモジュールです。

  • CoaXPress規格に準拠した高速ダウンリンク・低速アップリンク。
  • 全ハイスピードビットレートをサポート – 1.25G, 2.5G, 3.125G, 5G, 6.25Gb/s。
  • PoCXP機能に対応、カメラへの電源供給とフレームグラバからレシーバーモジュールへの電源供給が可能。
  • 高バンド幅アプリケーションに対応可能なマルチリンクコネクション。
  • プラグ・アンド・プレー対応。設定の必要なし。
  • 標準 DIN 1.0/2.3 コネクタ
  • 標準 LC デュプレックスファイバーインタフェース(オプションにて双方向性の1ファイバにも対応可能)
  • オプションにて動作環境温度範囲を拡張可能
  • 広い動作電圧範囲:10V~24V DC
  • ロック機能付き電源コネクタ
  • 動作ステータスを表すLEDインジケータ
  • コンパクトサイズ:72L x 62W x 18H mm (ヒートシンクを含まない)



一般的な接続例



保管温度

-40 ~ 85 ℃

動作環境温度:PoCXPなし、11mmヒートシンク付き

周囲

0 ~ 45 ℃

ケース

0 ~ 60 ℃

動作環境温度拡張モデル:PoCXPなし、11mmヒートシンク付き

周囲

-40 ~ 55 ℃

ケース

-40 ~ 75 ℃

湿度

20 ~ 80% (非結露)

入力電圧

DC 10 ~ 24 V

消費電流 @24V

0.13 A

消費電力 @25℃

3.2 W

電源コネクタ

Binder 09-0982-00-04

重量

67 g:ヒートシンクなし
93 g:ヒートシンクあり



CoaXPressインタフェース光学インタフェース
寸法 (mm [inch])

標準モデル* 伝送距離はファイバのタイプやシステムのデザイン、その他の光学損失によって変化します。オプションCWDMモデル (ユーザーはCM及びFOモジュールに適した波長を使用する必要があります。)



CoaXPressインターフェース – PHT1

ダウンリンクデータレート

CXP-1, CXP-2 ,CXP-3, CXP-5, CXP-6

アップリンクデータレート

20.83 Mb/s

コネクタ

DIN1.0/2.3

PoCXP出力電圧

24 V

PoCXP供給電力

17W/Ch



光学インターフェース – PHT1



PHT1-M

PHT1-S

PHT1-B

PHT1-Cxx

使用波長

850nm

1310nm

CM Tx: 1270nm
FG Tx: 1330nm

CWDM grid

最少オプティカル Tx 出力

-5 dBm

-8.2 dBm

-6.5 dBm

-1 dBm

最少オプティカル Rx 出力

-11.1 dBm

-12.6 dBm

-12 dBm

-15 dBm

コネクタタイプ

LC デュプレックス

LC デュプレックス

LC simplex

LC デュプレックス

ファイバータイプ

MM

SM

SM

SM



注文情報

PHT1標準モデル

モデル型名 ファイバタイプ & 想定伝送距離 * ファイバー数 パッケージ内容
PHT1-M OM2 MM 80 m (250 ft) 2 1x PHORTE-CM
1x PHORTE-FG
1x 24W, DC 24V 出力AC/DC アダプタ
(ファイバーケーブルは含まれません。)
OM3 MM 300 m (1000 ft) 2
OM4 MM 400 m (1300 ft) 2
PHT1-S SM 10 km (6.25 mile) 2
PHT1-B SM 10 km (6.25 mile) 1

* 伝送距離はファイバのタイプやシステムのデザインによリます。システム内のその他の光学損失は伝送距離を短くします。ご要望に応じてリンク距離延長可能。



PHT1 温度とヒートシンクオプション

モデル オプション
Standard # -T 動作温度域拡張
Standard # -L 大型ヒートシンク (22.9mm高さ)
Standard # -T-L 動作温度域拡張+大型ヒートシンク



PHT1 CWDM models(ユーザーはCM及びFGモジュールに適した波長を使用する必要があります)

モデル ファイバータイプ 波長 パッケージ内容
PHT1-Cxx-CM
or
PHT1-Cxx-FG
SM xx=27 for 1270 nm
xx=29 for 1290 nm
xx=31 for 1310 nm
xx=33 for 1330 nm
xx=35 for 1350 nm
xx=37 for 1370 nm
xx=39 for 1390 nm
xx=41 for 1410 nm
xx=43 for 1430 nm
xx=45 for 1450 nm
xx=47 for 1470 nm
xx=49 for 1490 nm
xx=51 for 1510 nm
xx=53 for 1530 nm
xx=55 for 1550 nm
xx=57 for 1570 nm
xx=59 for 1590 nm
xx=61 for 1610 nm

1x PHORTE-CM

 1x PHORTE-FG

1x 24W, 24V DC出力AC/DCアダプター
(ファイバーケーブルは含まれません)



アクセサリー

型名 詳細
618-VER24-BD 24W, 24V AC/DC電源アダプタ(Binderプラグ付き)
618-VES90-BD 90W, 24V AC/DC電源アダプタ(Binderプラグ付き)
LC-LC-MD-xxM2 LC – LC デュプレックス 50/125 μm OM2 MM ファイバーケーブル。 xxは、希望の長さ(メートル)に置き換えてください。
LC-LC-MD-xxM3 LC – LC デュプレックス 50/125 μm OM3 MM ファイバーケーブル。 xxは、希望の長さ(メートル)に置き換えてください。
