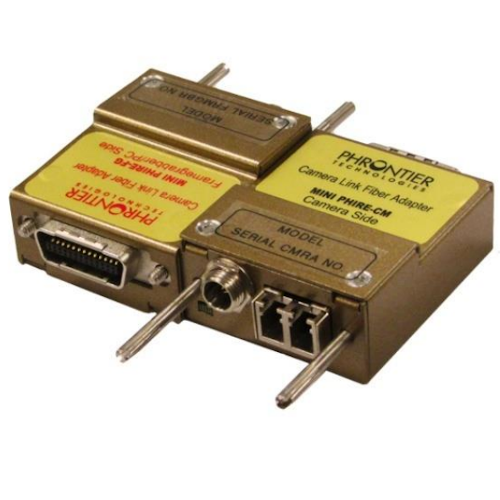

Mini-PHIRE™ CameraLink Base用 光延長器

製品名称/型番
Mini-PHIRE
メーカー名
Phrontier Technology社
類別/応用
画像取込・伝送機器/光ファイバエクステンダ
説明
PHIREシリーズよりも更にコンパクトなMini-PHIRE光ファイバアダプタは、カメラリンクケーブルなしでどのCamera Linkカメラやフレームグラバにも差し込め、オリジナルシリーズと同様にCamera Link Base設定に対応。小さな格納とPoCL機能で、狭い場所でのアプリケーションに理想的です。更にコンパクトになったこの光ファイバアダプタは、デュプレックスファイバケーブルを通して、2 km離れたCamera Linkカメラとフレームグラバを85 MHzの速さのイメージシグナルでつなぎます。

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

主な特徴
• ベースコンフィグレーションCamera Linkカメラとフレームグラバに完全対応
• カメラとフレームグラバにダイレクト、電気ケーブルは、不要。
• 広帯域幅が、85MHzまでのピクセルクロックで24bitのイメージデータをサポート。
• 簡単操作のプラグアンドプレーで余分なプログラミングも不要。
• DC 入力 5V~24V
• データ伝送を2 kmまで拡張、距離延長可能。
• PoCL対応
• ロック機能付き電源コネクタ
• Compact housing measures 47L x 39W x 20H mm (1.85L x 1.54W x 0.78H inch)
   ハウジングメジャー47L x 39W x 20H mm (1.85L x 1.54W x 0.78H inch)

利用可能なモデル

http://www.phrontier-tech.com/wp-content/uploads/2016/08/Mini-PHIRE-Plugs-into-any-Base-Camera.jpg
LC Duplex, Base Configuration  LC Duplexベースコンフィグレーション
型名 詳細
PHM-85-M30 24 bit, 85
MHz pixel clock, multimode duplex OM2 or OM3 fiber,
300mまで延長可能
PHM-85-S02 24 bit, 85 MHz pixel clock,
single mode duplex fiber、2 kmまで

*距離、パッケージ、ボルト数、温度範囲、その他のご要望ございましたらご連絡ください。

セットアップ図

http://www.phrontier-tech.com/wp-content/uploads/2016/10/Mini-PHIRE-Setup-Diagram.png

ケーブル&アクセサリー

http://www.phrontier-tech.com/steve/wp/wp-content/uploads/2010/01/LCLC-Duplex-Fiber-Cable.jpg

LC / LCデュプレックスファイバーケーブルマルチモード
光ファイバケーブル – マルチモードLC / LCデュプレックス
製品番号:LC-LC-MD-xxxM
LC / LCマルチモードデュプレックス、50/125 µm、2.0 mmジャケット、
ライザーグレード。長さのカスタム可能。
部品番号 長さ
LC-LC-MD-10M 10メートル
LC-LC-MD-15M 15メートル
LC-LC-MD-25M  25メートル
LC-LC-MD-30M  30メートル
LC-LC-MD-50M  50メートル
LC-LC-MD-100M 100メートル



http://www.phrontier-tech.com/steve/wp/wp-content/uploads/2010/01/LCLCSngleModeDuplex.jpg
LC / LCシングルモードデュプレックス
光ファイバケーブル – シングルモードデュプレックス
製品番号:LC-LC-S-D-xxx M
LC – LCシングルモードデュプレックスファイバーケーブル、9/125 µm、2.0
mmジャケット、ライザーグレード。
「xxx」を希望のメートル単位の長さに置き換えます。 長さのカスタム可能。
3Mミニカメラリンク(プラグ) – 標準カメラリンク(レセプタクル)ケーブル、10メートル
部品番号 長さ
LC-LC-S-D-10M 10メートル
LC-LC-S-D-15M 15メートル
LC-LC-S-D-25M  25メートル
LC-LC-S-D-30M  30メートル
LC-LC-S-D-50M  50メートル
LC-LC-S-D-100M 100メートル



http://001e848.netsolhost.com/steve/wp/wp-content/uploads/2010/01/130_LC-Cable.jpg

高耐久性ファイバーケーブル

高耐久性光ファイバケーブル
品番:LC-LC-M-R3-xxxx(マルチモード)/ LC-LC-S-R3-xxxx(シングルモード)
LC – LCコネクター、3.0 mmジャケット、高耐久性コネクター、ライザーグレード。
SCコネクタ、カスタム長、軍用戦術グレードなどのカスタムソリューションについては、
お問い合わせ(1-866-389-2829)下さい。

製品番号 説明
LC-LC-M-R3-100D マルチモードデュプレックスファイバ、100メートル
LC-LC-M-R3-100S マルチモードシンプレックスファイバ、100メートル
LC-LC-S-R3-100D シングルモードデュプレックスファイバ、100 メートル
LC-LC-S-R3-100S シングルモードシンプレックスファイバ、100メートル



 http://001e848.netsolhost.com/steve/wp/wp-content/uploads/2010/01/3mclac1.jpg 3M Camera Link MDR / SDRアダプタケーブル
製品番号:1MG26-LFW0-00C-xxx
3M SDR26(ミニカメラリンク)プラグをMDR26レセプタクルケーブルに差し込みます。
利用可能なPoCLのバージョン
製品番号 説明
1MG26-LFW0-00C-100  3Mミニカメラリンク(プラグ) –
標準カメラリンク(レセプタクル)ケーブル、1メートル
1MG26-LFW0-00C-200 3Mミニカメラリンク(プラグ) –
標準カメラリンク(レセプタクル)ケーブル、2メートル
1MG26-LFW0-00C-500 3Mミニカメラリンク(プラグ) –
標準カメラリンク(レセプタクル)ケーブル、5メートル
1MG26-LFW0-00C-A00 3Mミニカメラリンク(プラグ) –
標準カメラリンク(レセプタクル)ケーブル、10メートル



http://001e848.netsolhost.com/steve/wp/wp-content/uploads/2010/01/3mmdr26a.jpg
MDR26アダプターケーブル
フィードスルーケーブルが必要な用途では、3M
MDR26プラグをMDR26レセプタクルケーブルに接続します。
製品番号 説明
1W226-TZLB-050-0LC 3Mカメラリンクプラグ、レセプタクルケーブルに、0.5 m
1W226-TZLB-100-0LC 3Mカメラリンクレセプタクルケーブルへのプラグ、1メートル
1W226-TZLB-150-0LC 3Mカメラリンクプラグ、レセプタクルケーブルに、1.5メートル
1W226-TZLB-200-0LC  3Mカメラリンクレセプタクルケーブルへのプラグ、2メートル



更なるファイバ情報は、ファイバパッチコードリストをご参照下さい。
