DIAS Infrared社製 炎越しカメラ

製品名称/型番

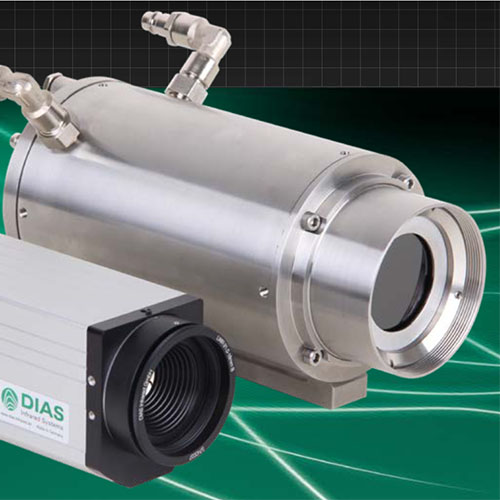

DIAS Infrared社製PYROVIEW 640F
メーカー名
DIAS Infrared社
類別/応用
説明
PYROVIEW 640Fは炎を透過して撮影ができる特殊なカメラです。肉眼や一般のカメラではオレンジ色に見える炎を透過し、炎の裏側にある物体や、燃焼している物体の様子を見ることが可能です。焼却炉やガラス溶解炉など各種の産業炉内の観察に最適です。

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。

製品についてのお問い合わせ

PYROVIEW 640Fは炎を透過して炎の通常のカメラでは見えない炎の後ろ側にある物体の撮影が可能なカメラです。



焼却炉の燃焼状況の監視、ガラス融解炉の観察など様々な産業炉の燃焼中の内部を観察することが可能です。



モデル名 PYROVIEW 640F compact+ PYROVIEW 640F protection
測定温度レンジ 1 600°C ~ 1250°C
センサ 非冷却IR-2D アレーセンサ (640 × 480 画素)
レンズ 電動フォーカス機能付き
視野(FOV):25°× 19°, オプション:75°× 60°, 59°× 46°,43°× 33°, 12°× 9°
フレームレート(測定周波数) 50 Hz,(選択可能: 50 Hz, 25 Hz, 12.5 Hz, …)
インタフェース ギガビットイーサネット
重量 1.6 ㎏ 4.2 ㎏
寸法 65 mm (L)×160 mm (W)×79 mm (H)
(レンズ、コネクタは含まず)
直径:110 mm, 全長:280 mm
(コネクタは含まず)
カメラ動作温度範囲 –10 °C ~ 50 °C  –10 °C ~ 50 °C
(水冷却未使用時)
-25 °C ~ 150 °C
(水冷却使用時)
保管温度範囲 –20 °C ~ 70 °C,
相対湿度:95 %以下
–20 °C ~ 70 °C,
相対湿度:95 %以下
防水・防塵規格 IP54 IP65


弊社ではPYROVIEW 640F protectionのデモ機を所有しています。デモのご希望の方はお問い合わせフォームよりお問い合わせください。
(のぞき窓が通常の耐熱ガラスの場合、窓越しに撮影することはできませんのでご注意ください。)
