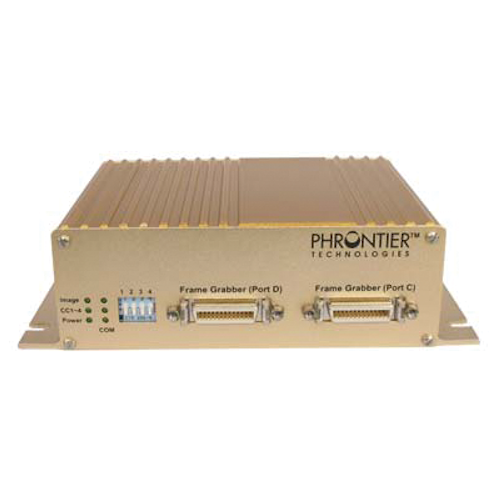

CLEVER Camera Link スプリッタ/スイッチ/ リピーター

製品名称/型番
Clever
メーカー名
Phrontier Technologies社
類別/応用
画像取込・伝送機器/Camera Linkスプリッター
説明
CleverシリーズはCameraLinkカメラからのイメージデータを2台のフレームグラバに分配するシグナルスプリッタです。

カタログダウンロード

マニュアルダウンロード

マニュアルダウンロード2

マニュアルダウンロード3

ソフトウェアダウンロード

ソフトウェアダウンロード2

ソフトウェアダウンロード3

製品についてのお問い合わせ

CLEVER™ Camera Link スプリタ/スイッチ/ リピータ

  • CLEVER-SP
  • CLEVER-M
  • CLEVER-F
  • CLEVER-RP
  • CLEVER-SW

製品概要

CLEVER ファミリーは、Camera Link カメラデータのスプリティング、リピーティング、スイッチングが可能な4つの異なる機能を持つ製品からなり、全機種85MHzまでのCameraLinkカメラに対応しています。全モデルにリピーター機能があり、リンク距離を2倍にします。更にCLEVER製品は、PoCLパススルー、PoCLシェアリング、PoCLイネーブル機能を選択でき、PoCL 対応カメラとフレームグラバで、電源供給方法を選択可能です。

主な特徴

  • 85MHzまでのCamera Linkカメラ/フレームグラバ に完全対応
  •  各2台のベースCLカメラとフレームグラバ間でのスウィッチング接続
  • 時分割多重化イメージを2台のベース CLカメラから 1つのフレームグラバへ
  • 2台のベースCLカメラを1台のフレームグラバから同期コントロール
  • ベース、ミディアム、フル、デュアルベースCLカメラのスプリティング、リピーティング
  • PoCLパススルー機能:Cleverが、Clever自体のDC入力から電源供給を受けている間は、 PoCL対応カメラはPoCLフレームグラバから電源供給を受ける。
  • PoCLシェアリング機能:PoCL対応カメラと CLEVERが、フレームグラバから電源の供給を受ける。
  • PoCL イネーブル機能:PoCL非対応のカメラの場合、CLEVERだけがフレームグラバからの電源を使用して動作
  • 単一 5V~24V DC パワー供給
  • ロック機能付き電源コネクタ
  • 光ファイバ延長器のPHOX、PHIRE、PHASTシリーズを使用して超距離転送が可能

代表的なセットアップ例

1. Base/Medium/Fullコンフィグレーションカメラのスプリッターとして(CLEVER SP/M/F/SW)

2. Baseコンフィグレーションカメラのイメージ・マルチプレクサーとして (CLever-SW)

3. Baseコンフィグレーションカメラの2×2 サーキットスイッチとして (CLever-SW)



技術仕様

共通仕様

動作環境温度 0 ~ 70 oC
入力電圧 DC 5 ~ 24 V
供給電流 @ 12V CLEVER-SP Typical 0.08A
CLEVER-M Typical 0.15A
CLEVER-RP
CLEVER-SW
CLEVER-F
Typical 0.2A
標準消費電力 @25℃ CLEVER-SP 0.96W
CLEVER-M 1.8W
CLEVER-RP
CLEVER-SW
CLEVER-F
2.4W
AC/DC 電源供給コネクタ Switchcraft TA3FXロッキングコネクタプラグ
重量 (約) CLEVER-SP/RP/SW 300 g
CLEVER-M/F 350 g



Camera Link インターフェース

ピクセルクロック 20 から 85MHz
対応Camera Linkコンフィグレーション ベース/デュアルベース/ミディアム/フル/エクステンドフル
イメージイネーブル FVAL, LVAL, DVAL, spare
カメラコントロール CC1, CC2, CC3, CC4
コミュニケーション SerTC, SerTFG
コネクタタイプ MDR26ソケット
PoCL 互換性 CLEVER-SP/M/F :PoCL互換性あり
CLEVER-RP/SW :PoCL 互換性なし



寸法 (mm)

CLEVER-SP


CLEVER-M and CLEVER-F


CLEVER-RP and CLEVER-SW


注文情報

利用可能モデル

機能 部品番号
CLEVER-SP CLEVER-M CLEVER-F CLEVER-RP CLEVER-SW
Base CL 2×2スイッチ
Base CL マルチプレクサ
Base CL スプリタ/リピータ
Dual Base CL リピータ
Dual Base CL スプリタ
Medium CL リピータ
Medium CL スプリタ
Full CL スプリタ/リピータ





アクセサリー

部品番号 詳細
TR10R120-12A03 Switchcraft TA3FXプラグの12V
DCユニバーサルウォールマウント AC/DC アダプタ

PoCL イネーブルオプション:
スタンダード CLEVER-SP/M/F モデルは、PoCL パススルー とPoCL シェアリング機能を備えています。
PoCLイネーブル機能に関しては、モデルパーツナンバーの後ろに“E”をつけて下さい。
例: CLEVER-SPE、CLEVER-RP、CLEVER-SWは、PoCL と互換性なし。



パッケージ

部品番号 リスト
CLEVER- SP/M/F/SP/RP

1x CLEVER box
1x ロッキングプラグの12V DCウォールマウントAC/DC パワーアダプタ
1x ユーザマニュアル

CLEVER-SW 上記のアイテムと
1x DB9 6 ft. ヌル・モデムケーブル
