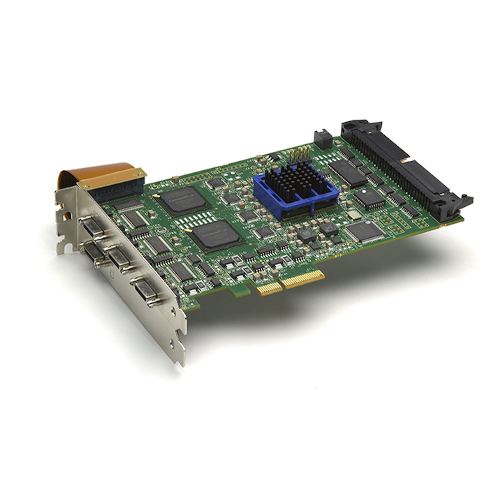

Camera Linkフレームグラバ Neon-CLBQ
製品名称/型番
Neon-CLQ
メーカー名
BitFlow社
類別/応用
画像取込・伝送機器/画像キャプチャーカード
説明
更に成長したNeonファミリーは、 定価のつけられたOEMプラットホームで、ベースカメラリンク取得を果たした世界で初のPoCLフレームグラバNeon-CLBから始まりました。そして、Neon-CLD到来です。同じ低コストx4 PCIeプラットホームで2つのカメラをサポートします。新メンバーのNeon-CLQは、4つのカメラからのキャプチャーを同時にサポートします。2つのカメラは、異なるレゾリューション、フレームレート、トリガモードなど…完全に独立して、または、完璧に同期して動作する。Neon-CLQは、非常に順応性がありパワフルでありながら、あなたのシステムコストを大幅に削減します。Neon-CLQは、単一PCleスロットだけを必要とするが、4つのカメラインターフェースに加えてI/Oも備わっています。つまり、Neon-CLQは、カメラ一台のコストを今までにないローコストにした一方、市場に出ているどのフレームグラバのスロットごとのカメラ最高濃度を達成したわけです。カメラ一台につき、この価格で、Neon-CLQは、メインストリームのネットワークカメラに対抗でき、フレームグラバ使用時に要求される強健な工業用の特徴をも備えています。
32-bit、64-bit OS対応の弊社のSDKと併せてNeon-CLQをアプリケーションにシンプルに追加。弊社の高性能のbuffer管理APIsを使用してあなたのアプリケーションを開発してみてください。または、ほとんどのサードパーティーのマシンビジョンパッケージに利用できル弊社のフリードライバーをダウンロードしてください。Neon-CLDは、シングルカメラNeon-CLBとソフトウェア互換であるため、システム内のカメラ数を製造時に決定することができます。
最もシンプルで頼りになる高性能のクアドベースカメラリンクとPoCLフレームグラバをお探しでしたら、4世代の強健な工業用カメラリンクイメージング製品であるBitFlow社のNeon-CLQをお試し下さい。
32-bit、64-bit OS対応の弊社のSDKと併せてNeon-CLQをアプリケーションにシンプルに追加。弊社の高性能のbuffer管理APIsを使用してあなたのアプリケーションを開発してみてください。または、ほとんどのサードパーティーのマシンビジョンパッケージに利用できル弊社のフリードライバーをダウンロードしてください。Neon-CLDは、シングルカメラNeon-CLBとソフトウェア互換であるため、システム内のカメラ数を製造時に決定することができます。
最もシンプルで頼りになる高性能のクアドベースカメラリンクとPoCLフレームグラバをお探しでしたら、4世代の強健な工業用カメラリンクイメージング製品であるBitFlow社のNeon-CLQをお試し下さい。
マニュアルダウンロード
マニュアルダウンロード2
マニュアルダウンロード3
ソフトウェアダウンロード
ソフトウェアダウンロード2
ソフトウェアダウンロード3
特徴
Power over Camera Link
Power over Camera Linkは、Camera Link
specificationを拡張したもので、フレームグラバからカメラリンクケーブルを通して小型カメラへのパワー供給が、可能です。PoCLは、OEMに多くの利点があり、第一に、カメラへのデータ、パワー、コントロールにシングルケーブルだけを要することでケーブリングを多大に簡素化しました。これが、工業用のケーブリングと更に高速のデータレートに加え、ファイヤーワイヤやUSBケーブルスキームのすべての便利性を満たしました。他の利点は、シングルケーブルだけを必要とすることでカメラフットプリントが大幅に減るという事です。初めて、いわゆる”dice camera”フォーマットファクタ―が、工業用デジタルインターコネクトでサポートされたわけです。
PoCL Safe Power
PoCL基準仕様は、カメラにパワーを供給するフレームグラバの基本的要求事項のみのあらましを述べているが、プロテクションなしには、フレームグラバと既にボードが、インストールされているPC、または、どちらかが、ダメージを受ける状況は、大いに存在します。このような問題を打開するために”Safe Power”と呼ばれる補助装置が、PoCLスタンダードに付け加えられました。Safe Powerの仕様は、CLパワーラインに起こりうるすべての状況を考慮して、フレームグラバとPCをプロテクトします。Safe Powerは、non-PoCLカメラとnon-PoCLケーブルの後方互換のパスが設けられている。リスクを考慮するとSafe PowerをサポートしていないPoCLフレームグラバを購入する意味は、ありません。
FlowThru Architecture
10年以上にわたって、BitFlowのカメラインターフェース製品は、弊社の画期的なFlowThruアーキテクチャを中心に構築されてきました。ユーザープログラマブルVideo Pipeline、柔軟なカメラコントロールユニット、有能なハイスピードビデオFIFOs、高度に最適化されたスキャター/ギャザーDMA エンジンから構成されるFlowThru アーキテクチャは、Neon-CLQ が、ビデオデータを直接、ユーザーのアプリケーションにゼロレイテンシ、または、CPU ユーセジのカメラスピードで伝達、コントロール、取得、リフォーマットすることを可能にします。弊社のFlowThru アーキテクチャは、ドキュメント/パッケージプロセス、半導体、連続web監査、連続キャプチャー、動作分析などの広範囲の多様な画像アプリケーションをサポートするために、最適化、強化し続けてきました。FlowThru アーキテクチャは、明確に限定されたユーザーニーズに容易に適応できるでしょう。
Software Support
Neon-CLQは、BitFlow Software Development Kit (SDK)でサポートされていて、32-bit、64-bit のWindows platformでご利用いただけます。SDKは、ボードファミリージェネリックでBitFlowのすべてのフレームグラバに対応。(他のファミリーへの将来的なマイグレーションも楽です。) キットは、サードパーティーのソフトウェアのご使用をお考えの方々にドライバー、DLLs、構成ユーティリティを供給。独自のアプリケーション開発をお考えであれば、SDKは、ヘッダファイル（ｓ）、ライブラリ（ｓ）、膨大なコード例を供給。SDKは、低レベルダイレクトハードウェアアクセスから高レベル自動バッファ管理（リングまたは、セクエンス）まで、広範囲のアプリケーションプログラミングインターフェースを提供。コードのすべてのラインは、強靱な工業コンディション下でも堪えれるよう設計されています。使い勝手の良さと同時に、短いデベロップメント時間に重点が、置かれ、BitFlow SDKで、Neon-CLQは、あなたのアプリケーションと瞬時に一体化します。
PCI Express Interface
Neon-CLQは、１x4 PCI Express バスインターフェイスを使用。PCI Expressバスは、PCIバスを通してDMAパフォーマンスを非常に高める。しかしながら、PCI Expressバスは、いつも、ピアツーピアであると言うことは、あまり知られていません。つまり、Neon-CLQは、その他のディバイスとバスを共有しないという事です。ほとんどのマザーボードアーキテクチャにおいて、Neon-CLQは、メモリーバス上にあるPCLチップセットとダイレクトに伝達します。このダイレクトコネクションは、システムロードにかかわらず、高度持続DMA帯域幅に同等します。ほとんどのマザーボードは、すべてのPCI Expressスロットで並行フルDMAスピードをサポート。ボードは、フィットするスロットであれば、どのスロットでも稼働します。つまり、x16、x8、x4 スロットだけでなく、トレンドになってきているx4 (または、x4以上の) コネクタを使用するx1 スロットもということになる。パフォーマンスは、x1スロットでは、落ちますが、最大データレートを必要としないアプリケーションであれば、全く問題は、ありません。
Camera Control and I/O
GUI カメラファイルエディティングユティリティー (CamEd)にサポートされ、Neonは、固定サイズ、または、可変サイズの画像取得可能で、プログラマブルROI (Region Of Interest) サブウィンドウケイパビリティの特色をなします。ボードには、カメラ、取得のトータルコントロールのためのカメラ制御シグナル(CC1, CC2, CC3, CC4)フルセットと同期入力(LVAL, FVAL, PCLK, トリガーとエンコーダ)が、備わっています。これらのシグナルは、全くインディペンデントではありますが、シングルセットのエンコーダ/トリガシグナルからすべてのカメラを動作させるプロビジョンもあります。カメラのタイミングに縛られていないプログラム可能なGPIO（汎用入出力）が、たくさんあります。Neon-CLQボードは、弊社の過去のインターフェース製品と同様、シンプルなトリガーモードをサポートするだけでなく、あなたのハードウェア環境との複雑で、アプリケーションに特化したトリガーインターアクション、コントロールインターアクションをサポートします。
仕様
• 4つのベースCLカメラをサポート
• すべてのカメラにPower over Camera Link (PoCL)を供給
• PoCLとnon-PoCL カメラ両方をサポート
• Safe Power供給 – すべてのCLパワーライン障害からのフルプロテクション
• すべてのカメラは単独で同期
• 各カメラI/O分離
• SDR Camera Link コネクタ
• すべての4つのカメラへの同時連続コミュニケーション
• Windowsは、Neon-CLQを４つの独立したフレームグラバとしてとらえる
• non-PoCL カメラとケーブルに完全な下位互換性を持つ
• ハーフサイズのx4 PCI Express Board
• 85 MHzで24 ビットまで取得
• FlowThru テクノロジーとは、on-board memoryを必要としないということ
• 256K x 128Kまでのイメージをサポート
• 無制限フレームレート
• 外部制御取得のためのトリガーとエンコーダ
• カメラコントロールのためのプログラマブルシグナルジェネレータ(それぞれのカメラに独立)
• 高性能のトリガースキームを含む直交エンコーダサポート
• エンコーダディバイダー/エンコーダマルティプライヤー
• WindowsとLinux用のドライバー、ユティリティー、実例
• 32-bitと64-bitのプラットフォームでサポート
• ほとんどのサードパーティー処理環境に対応するドライバー、(e.g. HALCON, LabView, VisionPro, MATLAB, etc.)
• ラインスキャンカメラで可変長フレームを取得
• ４GBバリアよりはるかに勝って画像シーケンスを取得
• 特定有害物質使用制限に準拠
モデル
NEO-PCE-CLQ
• CL base camera 4つ
• PoCLとnon-PoCLカメラ両方をサポート
• PoCL（Safe Powerのあるもの）
• x4 PCI Express
SDK 5.40 または、それより最新のものが必要となります。
Power over Camera Link
Power over Camera Linkは、Camera Link
specificationを拡張したもので、フレームグラバからカメラリンクケーブルを通して小型カメラへのパワー供給が、可能です。PoCLは、OEMに多くの利点があり、第一に、カメラへのデータ、パワー、コントロールにシングルケーブルだけを要することでケーブリングを多大に簡素化しました。これが、工業用のケーブリングと更に高速のデータレートに加え、ファイヤーワイヤやUSBケーブルスキームのすべての便利性を満たしました。他の利点は、シングルケーブルだけを必要とすることでカメラフットプリントが大幅に減るという事です。初めて、いわゆる”dice camera”フォーマットファクタ―が、工業用デジタルインターコネクトでサポートされたわけです。
PoCL Safe Power
PoCL基準仕様は、カメラにパワーを供給するフレームグラバの基本的要求事項のみのあらましを述べているが、プロテクションなしには、フレームグラバと既にボードが、インストールされているPC、または、どちらかが、ダメージを受ける状況は、大いに存在します。このような問題を打開するために”Safe Power”と呼ばれる補助装置が、PoCLスタンダードに付け加えられました。Safe Powerの仕様は、CLパワーラインに起こりうるすべての状況を考慮して、フレームグラバとPCをプロテクトします。Safe Powerは、non-PoCLカメラとnon-PoCLケーブルの後方互換のパスが設けられている。リスクを考慮するとSafe PowerをサポートしていないPoCLフレームグラバを購入する意味は、ありません。
FlowThru Architecture
10年以上にわたって、BitFlowのカメラインターフェース製品は、弊社の画期的なFlowThruアーキテクチャを中心に構築されてきました。ユーザープログラマブルVideo Pipeline、柔軟なカメラコントロールユニット、有能なハイスピードビデオFIFOs、高度に最適化されたスキャター/ギャザーDMA エンジンから構成されるFlowThru アーキテクチャは、Neon-CLQ が、ビデオデータを直接、ユーザーのアプリケーションにゼロレイテンシ、または、CPU ユーセジのカメラスピードで伝達、コントロール、取得、リフォーマットすることを可能にします。弊社のFlowThru アーキテクチャは、ドキュメント/パッケージプロセス、半導体、連続web監査、連続キャプチャー、動作分析などの広範囲の多様な画像アプリケーションをサポートするために、最適化、強化し続けてきました。FlowThru アーキテクチャは、明確に限定されたユーザーニーズに容易に適応できるでしょう。
Software Support
Neon-CLQは、BitFlow Software Development Kit (SDK)でサポートされていて、32-bit、64-bit のWindows platformでご利用いただけます。SDKは、ボードファミリージェネリックでBitFlowのすべてのフレームグラバに対応。(他のファミリーへの将来的なマイグレーションも楽です。) キットは、サードパーティーのソフトウェアのご使用をお考えの方々にドライバー、DLLs、構成ユーティリティを供給。独自のアプリケーション開発をお考えであれば、SDKは、ヘッダファイル（ｓ）、ライブラリ（ｓ）、膨大なコード例を供給。SDKは、低レベルダイレクトハードウェアアクセスから高レベル自動バッファ管理（リングまたは、セクエンス）まで、広範囲のアプリケーションプログラミングインターフェースを提供。コードのすべてのラインは、強靱な工業コンディション下でも堪えれるよう設計されています。使い勝手の良さと同時に、短いデベロップメント時間に重点が、置かれ、BitFlow SDKで、Neon-CLQは、あなたのアプリケーションと瞬時に一体化します。
PCI Express Interface
Neon-CLQは、１x4 PCI Express バスインターフェイスを使用。PCI Expressバスは、PCIバスを通してDMAパフォーマンスを非常に高める。しかしながら、PCI Expressバスは、いつも、ピアツーピアであると言うことは、あまり知られていません。つまり、Neon-CLQは、その他のディバイスとバスを共有しないという事です。ほとんどのマザーボードアーキテクチャにおいて、Neon-CLQは、メモリーバス上にあるPCLチップセットとダイレクトに伝達します。このダイレクトコネクションは、システムロードにかかわらず、高度持続DMA帯域幅に同等します。ほとんどのマザーボードは、すべてのPCI Expressスロットで並行フルDMAスピードをサポート。ボードは、フィットするスロットであれば、どのスロットでも稼働します。つまり、x16、x8、x4 スロットだけでなく、トレンドになってきているx4 (または、x4以上の) コネクタを使用するx1 スロットもということになる。パフォーマンスは、x1スロットでは、落ちますが、最大データレートを必要としないアプリケーションであれば、全く問題は、ありません。
Camera Control and I/O
GUI カメラファイルエディティングユティリティー (CamEd)にサポートされ、Neonは、固定サイズ、または、可変サイズの画像取得可能で、プログラマブルROI (Region Of Interest) サブウィンドウケイパビリティの特色をなします。ボードには、カメラ、取得のトータルコントロールのためのカメラ制御シグナル(CC1, CC2, CC3, CC4)フルセットと同期入力(LVAL, FVAL, PCLK, トリガーとエンコーダ)が、備わっています。これらのシグナルは、全くインディペンデントではありますが、シングルセットのエンコーダ/トリガシグナルからすべてのカメラを動作させるプロビジョンもあります。カメラのタイミングに縛られていないプログラム可能なGPIO（汎用入出力）が、たくさんあります。Neon-CLQボードは、弊社の過去のインターフェース製品と同様、シンプルなトリガーモードをサポートするだけでなく、あなたのハードウェア環境との複雑で、アプリケーションに特化したトリガーインターアクション、コントロールインターアクションをサポートします。
仕様
• 4つのベースCLカメラをサポート
• すべてのカメラにPower over Camera Link (PoCL)を供給
• PoCLとnon-PoCL カメラ両方をサポート
• Safe Power供給 – すべてのCLパワーライン障害からのフルプロテクション
• すべてのカメラは単独で同期
• 各カメラI/O分離
• SDR Camera Link コネクタ
• すべての4つのカメラへの同時連続コミュニケーション
• Windowsは、Neon-CLQを４つの独立したフレームグラバとしてとらえる
• non-PoCL カメラとケーブルに完全な下位互換性を持つ
• ハーフサイズのx4 PCI Express Board
• 85 MHzで24 ビットまで取得
• FlowThru テクノロジーとは、on-board memoryを必要としないということ
• 256K x 128Kまでのイメージをサポート
• 無制限フレームレート
• 外部制御取得のためのトリガーとエンコーダ
• カメラコントロールのためのプログラマブルシグナルジェネレータ(それぞれのカメラに独立)
• 高性能のトリガースキームを含む直交エンコーダサポート
• エンコーダディバイダー/エンコーダマルティプライヤー
• WindowsとLinux用のドライバー、ユティリティー、実例
• 32-bitと64-bitのプラットフォームでサポート
• ほとんどのサードパーティー処理環境に対応するドライバー、(e.g. HALCON, LabView, VisionPro, MATLAB, etc.)
• ラインスキャンカメラで可変長フレームを取得
• ４GBバリアよりはるかに勝って画像シーケンスを取得
• 特定有害物質使用制限に準拠
モデル
NEO-PCE-CLQ
• CL base camera 4つ
• PoCLとnon-PoCLカメラ両方をサポート
• PoCL（Safe Powerのあるもの）
• x4 PCI Express
SDK 5.40 または、それより最新のものが必要となります。
