PHOX Camera Link Base / Medium / Full用光延長器
製品名称/型番
PHOX
メーカー名
Phrontier Technologies社
類別/応用
画像取込・伝送機器/光ファイバエクステンダ
説明
CameraLink光ファイバ延長器、最長50km延長可能
マニュアルダウンロード
マニュアルダウンロード2
マニュアルダウンロード3
ソフトウェアダウンロード
ソフトウェアダウンロード2
ソフトウェアダウンロード3
マニュアル、ソフトウェアのダウンロードには会員登録が必要となります。
製品

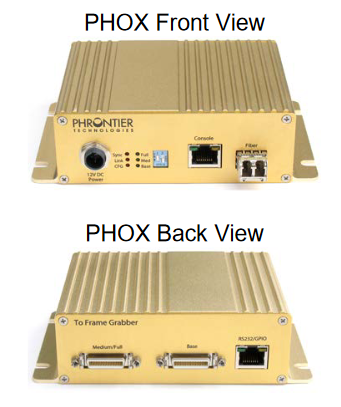

PHOXシリーズはベース、ミディアム、フルの全てのCameraLinlコンフィグレーションに対応する光ファイバ・エクステンダです。
独自のファイバー光学技術により、Camera Linkの信号を最大で50km長距離転送可能です。
特微
■ Camera Link の全コンフィグレーションに対応できるモデルを用意
■ 最長80kmまで延長可能
■ 最大100MHzのピクセルクロックに対応
■ Camera Linkインターフェイスのカメラとフレームグラバに接続するだけ
■ ファイバ接続用LCインタフェース
■ 外部トリガ及びコントロール用オプト･アイソレーテドGPIOチャンネル
■ リモート器具制御用RS232インターフェイス
■ 5V～24VDC入力 ・ロック付きAC/DCパワーアダプタ
■ ファイバケーブルの長さ次第で伝送距離を自由に変更可能
■ 通信転送にロスがない
応用例
■ 自動車ナンバー・プレートの読み取りと記録
■ 各種の大規模製品検査装置
■ 空港/海港の貨物専用コンテナ管理
■ 交通量調査・道路監視
■ 鉄道監視/点検
■ 長距離映像伝送
■ 高精度セキュリティ
 |
 |
|
 |
| ベース･コンフイグレーション | デュアル･ベース・コンフイグレーション | ミディアム･コンフイグレーション | フル・コンフイグレーション |
製品仕樣
| ベース･コンフイグレーション（ベースコンフィグレーションカメラ1台） | ||
| 型名 | 仕様 | |
| PHOX-BM-00250 | ベース, 24 bit, 66MHz, MM, 最大250m | |
| PHOX-BL-10 | ベース, 24 bit, 66MHz, SM, 最大10km | |
| PHOX-BL-20 | ベース, 24 bit, 66MHz, SM, 最大20km | |
| PHOX-BL-40 | ベース, 24 bit, 66MHz, SM, 最大40km | |
| PHOX-BL-50 | ベース, 24 bit, 66MHz, SM, 最大50km | |
| デュアル･ベース・コンフイグレーション（ベースコンフィグレーションカメラ2台接続可能） | ||
| PHOX-B2M-250 | ﾃﾞｭｱﾙ･ﾍﾞｰｽ, 2x 24 bit, 66MHz, MM, 最大250m | |
| PHOX-B2L-10 | ﾃﾞｭｱﾙ･ﾍﾞｰｽ, 2x 24 bit, 66MHz, SM, 最大10km | |
| PHOX-B2M-A250 | ﾃﾞｭｱﾙ･ﾍﾞｰｽ, 2x 24 bit, 85MHz, SM, 最大250m | |
| PHOX-B2L-A10 | ﾃﾞｭｱﾙ･ﾍﾞｰｽ, 2x 24 bit, 85MHz, SM, 最大10km | |
| ミディアム･コンフイグレーション（ミディアムコンフィグレーションカメラ1台またはベースコンフィグレーションカメラ2台） | ||
| PHOX-MM-250 | ﾐﾃﾞｨｱﾑ/ﾃﾞｭｱﾙ･ﾍﾞｰｽ ｺﾝﾊﾟﾁﾌﾞﾙ、2x 24 bit, 66MHz, MM, 最大250m | |
| PHOX-ML-10 | ﾐﾃﾞｨｱﾑ/ﾃﾞｭｱﾙ･ﾍﾞｰｽ ｺﾝﾊﾟﾁﾌﾞﾙ、2x 24 bit, 66MHz, MM, 最大10km | |
| PHOX-MM-A250 | ﾐﾃﾞｨｱﾑ/ﾃﾞｭｱﾙ･ﾍﾞｰｽ ｺﾝﾊﾟﾁﾌﾞﾙ、2x 24 bit, 85MHz, MM, 最大250m | |
| PHOX-ML-A10 | ﾐﾃﾞｨｱﾑ/ﾃﾞｭｱﾙ･ﾍﾞｰｽ ｺﾝﾊﾟﾁﾌﾞﾙ、2x 24 bit, 85MHz, SM, 最大10km | |
| フル・コンフィグレーション | ||
| PHOX-FM-300 |
ﾌﾙｺﾝﾊﾟﾁﾌﾞﾙ､10×8, 8×8 bit, 100MHz, MM LC duplex, 最大300ｍ |
|
| PHOX-FL-10 | ﾌﾙｺﾝﾊﾟﾁﾌﾞﾙ､10×8, 8×8 bit, 100MHz, SM LC duplex, 最大10kｍ | |
| PHOX-FL-L10 | ﾌﾙｺﾝﾊﾟﾁﾌﾞﾙ､10×8, 8×8 bit, 100MHz, SM LC simplex,最大10kｍ | |
| PHOX-FL-80 | ﾌﾙｺﾝﾊﾟﾁﾌﾞﾙ､10×8, 8×8 bit, 100MHz, SM LC duplex,最大80kｍ | |
| PHOX-FL-Cxx | ﾌﾙｺﾝﾊﾟﾁﾌﾞﾙ､10×8, 8×8 bit, 100MHz, SM, CWDM波長 | |
